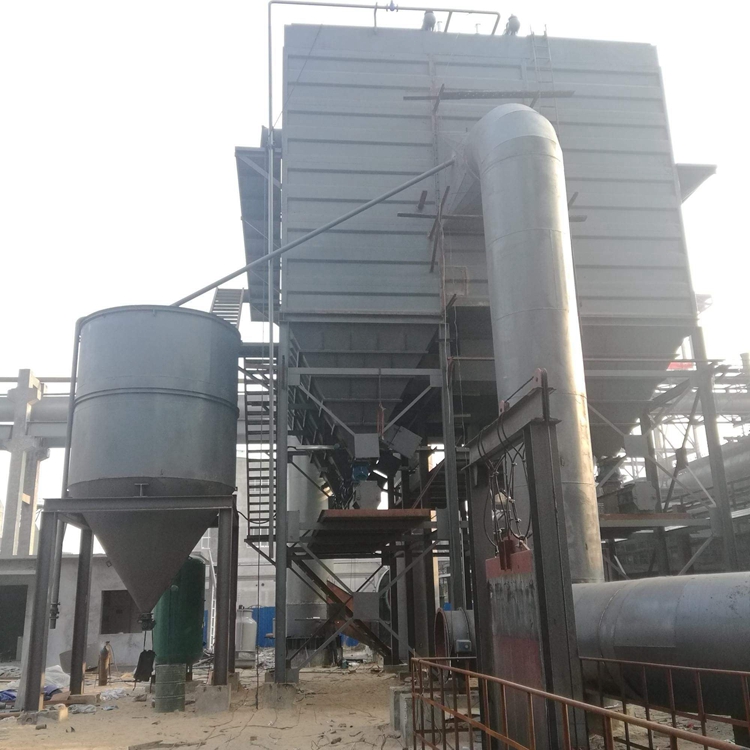

焦爐地面站除塵器的完整煙塵治理方案二合一概述

焦爐在出焦操作時，熄焦車上方的攔焦集塵罩，把出焦時的煙塵（含塵量～10g/m3）收集起來，通過攔焦車上的煙氣轉換閥與皮帶集塵干管上的皮帶提升小車的導通，使煙塵經皮帶集塵管道輸送到焦爐地面除塵站，經過處理后（含塵量≤50mg/m3）由煙囪排往大氣。

焦化廠除塵器的設計原則：

1、保證系統長期可靠穩定運行，避免風道積灰、除塵器布袋高阻引起的風量衰減等故障的發生。所采用的技術經得起實踐考驗，并能長期可靠穩定的運行

2、優化選擇除塵系統各項技術參數，以低的投資獲得好的煙塵捕集凈化效果。節約能源，降低運行成本。

3、采用先進、成熟的技術，不簡單照搬其他除塵的模式。結合需求方公司的設備、廠房條件和遠期規劃目標，綜合考慮設計方案，以取得好的效果。

4、不影響原有的工藝和作業工人的操作方法，確保除塵系統長期運行穩定可靠，滿足國家及行業對環保的要求并達標。

焦爐機側裝煤、推焦爐頭煙設有煙氣收集凈化系統，采用皮帶導通式煙氣收集輸送裝置與布袋除塵式除塵站凈化系統。由于原系統配套的除塵系統不能同時滿足兩座爐同時工作的需求，為了減少和消除粉塵對環境的污染及對工人身體健康的危害，保障勞動衛生環境，新建一座除塵站及風機機組，使每座爐配套使用一座除塵站，提高煙氣的捕集凈化效果。制定一套煙塵治理除塵系統的設計方案，使其達到國家規定的衛生要求和排放標準。龍泰環保設備有限公司是一家頗有實力及誠信的企業。我們多年來致力于環保除塵、焦化廠除塵器、廢鋼破碎除塵器、除塵器配件、鍋爐除塵器、布袋除塵器、廢氣除臭、脫硫脫硝等工程設備的研究、開發、安裝和制作，本公司擁有完整、科學的質量管理體系,對于產品的質量方面一直嚴格把關,歡迎來電咨詢或到廠參觀與我們詳談。

焦爐地面站除塵器的完整煙塵治理方案二合一概述工藝流程：

推焦時，推焦車對位完成，操作人員向地面站發送無線信號，使風機運行到指定轉速，同時平衡閥關閉。摘門及推焦時產生的煙塵經煙氣擋板導流進入設置在推焦桿上部的吸煙罩內，由風機引力作用，經管道及皮帶導通小車導入地面站進行除塵凈化，凈化后的煙氣經風機及煙囪排空。推焦完成，操作人員取消無線信號，風機轉入低速運轉狀態，同時平衡閥打開，推焦工作完成。

裝煤時，裝煤車對位完成，操作人員向地面站發送無線信號，使風機運行到指定轉速，同時平衡閥關閉； 伸出煙氣密封擋板與爐柱對接，然后開始裝煤。裝煤時產生的煙塵經煙氣擋板導流進入設置在上部的吸煙罩內，由風機引力作用，經管道及皮帶導通小車導入地面站進行除塵凈化，凈化后的煙氣經風機及煙囪排空。裝煤完成，操作人員取消無線信號，風機轉入低速運轉狀態，同時平衡閥打開，裝煤工作完成。

搗固焦爐側裝煤時，焦爐爐頂上的爐口排放出來的煙塵及機側爐頭冒出來的爐頭煙（含有可燃成分和粉塵）分別經燃燒導煙車上的導煙裝置和機側集氣罩收集起來，充分燃燒后再滲入冷空氣降溫，保持內外氣壓平衡，再由燃燒導煙車上的焦側碰口與架設在爐頂上方的裝煤集塵干管上的翻板閥對接口對接，經翻板集塵管道輸送，由除塵管道引入到地面除塵站，經過處理后（含塵量≤50mg/m3）由煙囪排往大氣。

焦爐地面除塵站的完整煙塵治理方案二合一地面站概述裝煤和攔焦除塵分開的完整煙塵治理概述

裝煤和攔焦除塵分開的完整煙塵治理是，在裝煤除塵系統和攔焦除塵系統分別設有獨立的地面站。

a 裝煤除塵系統

裝煤時，側裝煤車和爐頂煙塵收集除塵車就位，放下燃燒收集套筒，機側碰口與爐頂翻板集塵管道上的翻板閥對接，接通凈煤氣并點火，同時傳感器向地面凈化裝置系統中央控制室發出電信號，此時風機由自控系統所發出的指令開始由低速轉入高速運轉。開始裝煤，此時爐頂吸塵孔散發的煙塵和機側爐門散發的煙塵，進入爐頂燃燒導煙車的燃燒室充分燃燒、并冷卻，然后由翻板集塵管道輸送到地面站進行處理， 除塵凈化后的氣體經風機通過煙囪排入大氣。粉塵由輸送機輸送至灰倉，回收利用。工作結束，系統導入空運狀態。

裝煤除塵系統主要設備有：燃燒導煙車、爐頂翻板集塵管道、機側小集氣罩、預噴涂、長袋低壓脈沖式布袋除塵器、風機機組、變頻器和輸灰系統等。

b 攔焦除塵系統

出焦過程中，由攔焦集氣罩收集出焦煙氣，通過皮帶提升小車進入在焦側第三軌外安裝皮帶集塵管道中，再由除塵風管引入地面站中。除塵風機通過變頻器調速。出焦除塵地面站系統與攔焦車信號連鎖，當攔焦車給出推焦信號時, 關閉非常閥，連通固定集塵干管，接著除塵風機高速運轉,進行除塵工作。推焦停止后, 除塵風機低速運轉，達到節能目的。開啟氣動非常閥，蓄熱式冷卻器降溫，為下一循環作準備。

出焦除塵系統主要有：攔焦集氣罩、皮帶提升小車、平衡閥、伸縮節和端部消音、蓄熱式冷卻器、長袋低壓脈沖式布袋除塵器、風機機組、變頻器和輸灰系統等。

焦爐地面站除塵器的完整煙塵治理方案二合一地面站概述：

整個二合一地面站除塵系統是把裝煤和出焦兩個系統產生的煙塵通過一個地面站進行處理完成的，因此系統的操作相應變的復雜，為了確保系統的可靠運行，還設有防包閥，非常閥等安全措施和溫度、壓力儀表自動控制系統，實現無人操作，安全可靠。

出焦時，進入除塵系統內的煙氣所含的粉塵，主要是焦粉，因此被吸附在布袋外層的焦粉，就可以作為下一次處理裝煤煙塵的予噴涂料，這就防止了因處理裝煤操作時產生的煙氣含有焦油等黏附在濾袋上造成的糊袋現象。

阻火型防包袋式除塵地面站系統是自動、監測、顯示并控制的。當袋式除塵器的阻力達到一定值時，即可自動清灰，除下來的焦粉堆積在除塵器的灰斗進行定期開啟卸灰閥，將焦粉通過刮板輸送機輸送到灰倉，然后集中進行處理。
