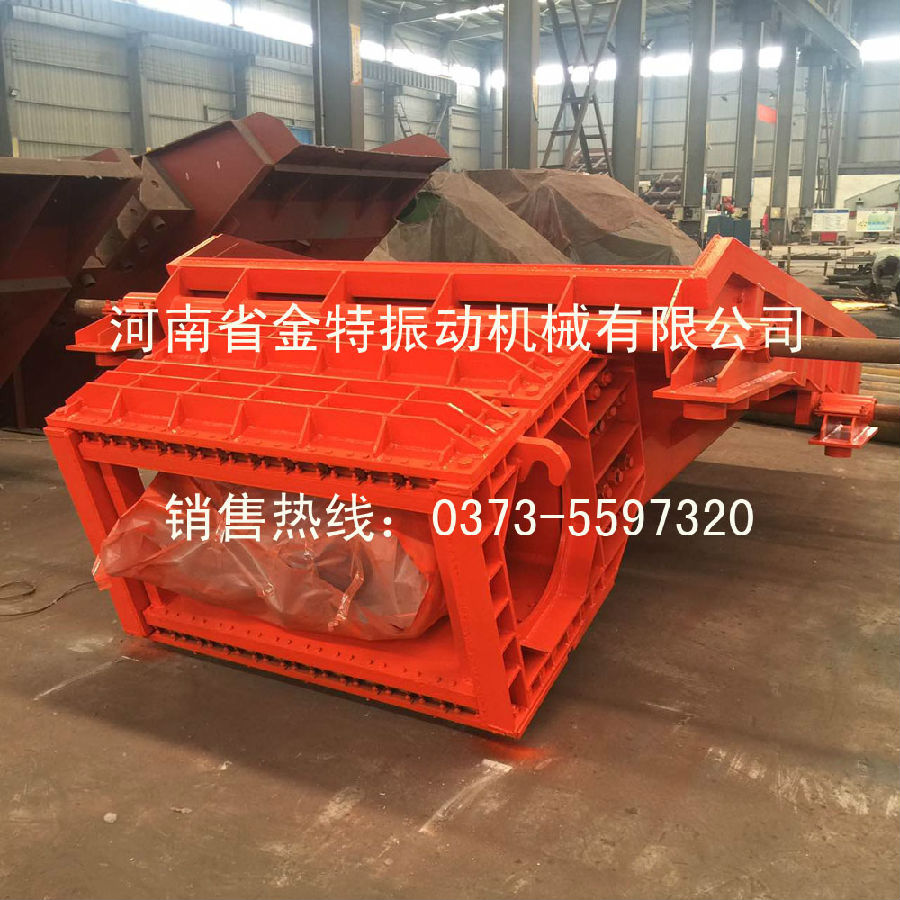

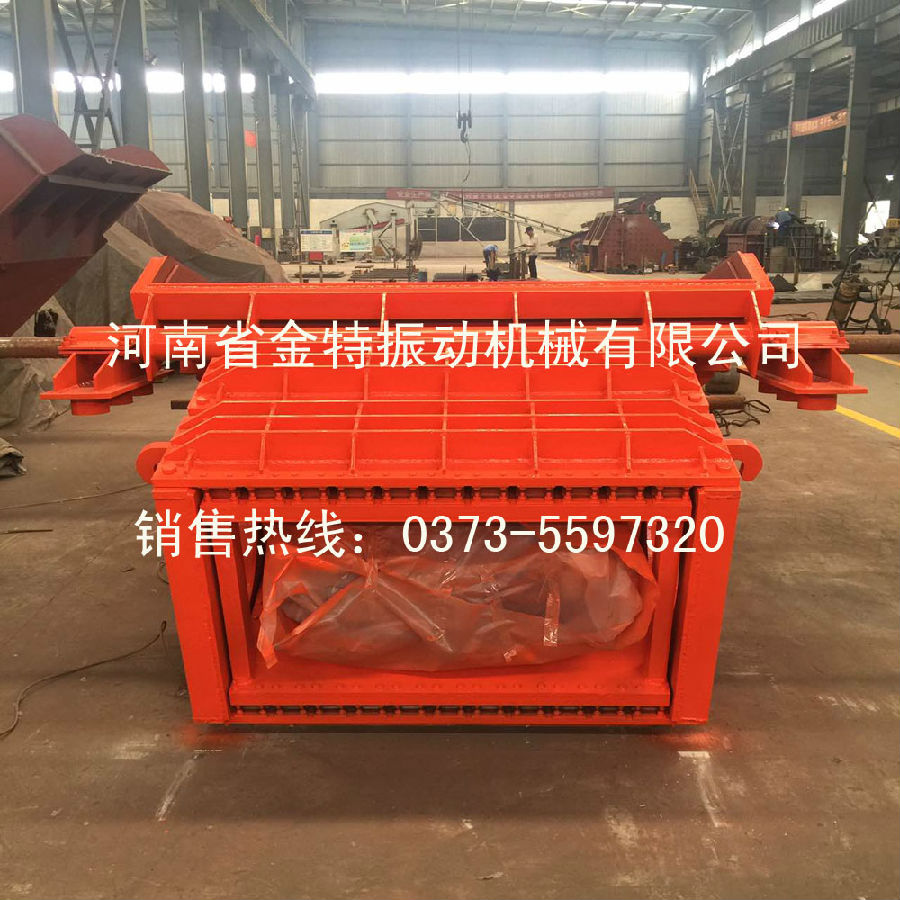

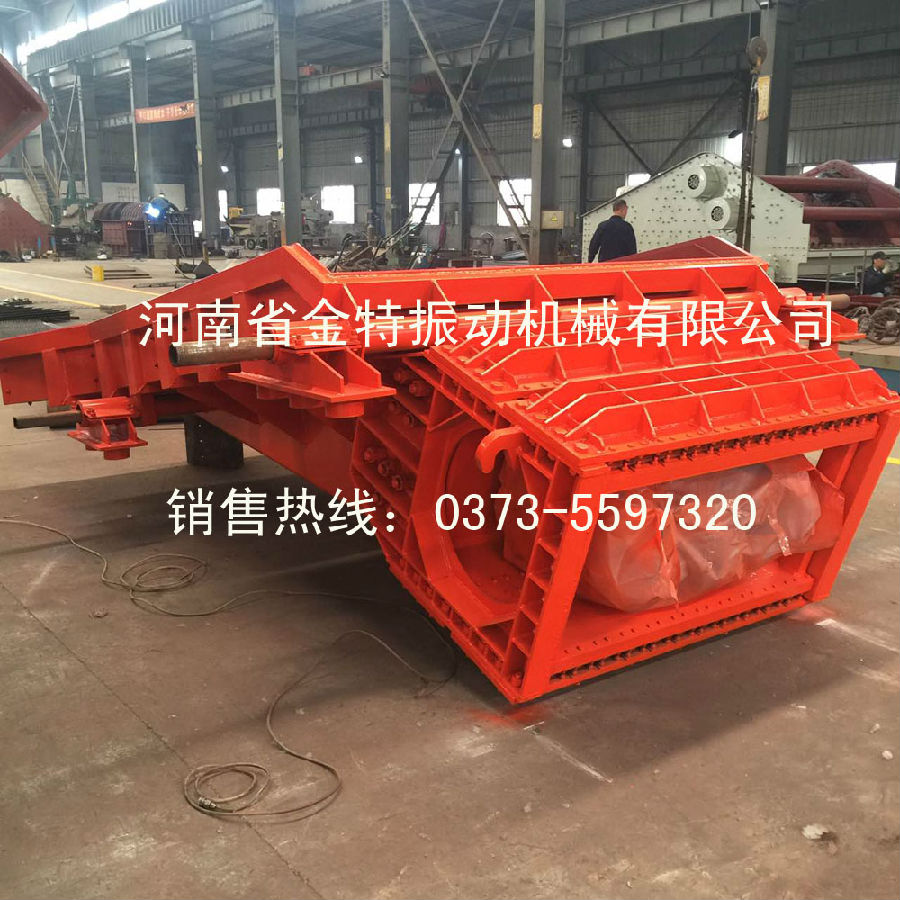

一、雙質體給料機用途及特點

   XZGZ系列雙質體振動給料機可廣泛應用于冶金、建材、煤炭、化工、輕工等各行業對塊狀、粒狀、粉狀不同物料的給料系統，以實現連續、均勻、自動供料。

   本機處于近共振狀態下工作，主振彈簧為剪切橡膠彈簧，其特點為：

   1、沖擊力小，動行平穩，振幅穩定。

   2、與國內相同生產率給料機相比，能耗少，電機容量可減1/3。

   3、槽體傾角，激振力均可通過調節機構進行調整。

   4、適應性強、應用范圍廣。可適應粉狀或塊度<500毫米，各種物料的輸送，并連續和頻繁間斷性工作。< span="">

   5、啟動、停機迅速，振動給料時不漏料。

   6、與其它給料機相比可降低維修量50%以上。

   7、可通過稱量和變頻調速系統實現生產率的自動控制。

   XZGZ系列雙質體振動給料機設計新穎、結構合理、性能可靠、效益顯著，故此已被廣泛應用。部分產品還用于出口。

二、雙質體給料機工作原理

    雙質體給料機安裝在平衡架上的振動電機通過主振彈簧與槽體相連，主振彈簧牽制激振部平衡架與槽體在工作時產生的慣性力，使給料機在近共振情況下振動，激振力小，避免了槽體承受過大的動應力及傳動部承受過大的作用力，使用壽命延長，能量消耗較小、噪音小，起動停車迅速平穩；另外空車能平穩運轉，可解除因漏斗放空或卡礦造成電機燒壞的后顧之憂。

三、雙質體給料機安裝與試車注意事項

   給料機安裝與振動電機接線后，必須進行完整安全檢查，以避免開機后發生人身與設備事故。

   1、電源的電壓與頻繁是否與銘牌所規定參數相符，設備必須可靠接地。

   2、檢查各聯接處，特別是振動電機底座防松墊圈是否配齊，與平衡體聯接的螺栓是否擰緊，不得留有間隙。

  3、給料機不宜空載運轉時間過長，30分鐘以內停機后，要將全部螺栓緊固一次，以后要定期檢查，發現松動及時緊固，確保振動電機與設備的牢固聯接。

  4、激振力的調整

   （1）切斷給料機電源

   （2）卸下平衡架振動電機兩端外殼，并松開可調偏心塊上的鎖緊螺栓，偏心塊可作0度~180度旋轉，兩塊重合為較大。

   （3）根據生產能力的要求，在按振幅設計值的范圍內，將活動偏心塊調到要求的位置（≤70%），再將止動螺釘擰緊。

   （4）較后裝好振動電機兩端外殼，擰緊螺釘。

 5、懸吊裝置的安裝調整要求：

    （1）從給料機長度方向看，懸吊裝置四個吊點位置應與整機吊鉤成垂直型，不允許有任何方向上的角度。

（2）從寬度方向看，前后懸吊裝置吊點位置分別與整機吊鉤安裝角度允許向外側擴0~10度的角度。

  6、振動電機轉向要求：站在給料機后方（平衡架后）看，振動電機的運轉方向應該是從底部往后上方轉動為正轉，應避免反轉，否則，影響給料效果，同時電機電流會升高，槽體上下跳動。

  7、主振彈簧（剪切橡膠塊）是傳遞激振力的主要配件，因安裝或漏斗配置不符，會造成平衡體振幅過大，激振力傳不出去，橡膠塊發熱，局部硫化。要經常檢查橡膠塊部位的溫度，外面溫度一般不宜超過50攝氏度。

  8、在調整給料量時，可以通過下面方法進行。

    （1）按上述第4條方法調整加大振動電機的激振力。

    （2）調整槽體吊掛的長度，使槽體沿下料方向往下傾斜，傾斜角度在0~14度范圍內按不同物料的自然安息角，以不自動跑料為止。

    （3）加大給料機配套漏斗閘門處的眉線高度，也可加大給料量。

    （4）在使用變頻器調速時

    （a）所選用的變頻器的額定電流應大于振動電機額定電流的1.5倍。

    （b）在振動電機偏心塊調整到60%~70%激振力的基礎上，變頻器應使用在40HZ~50HZ之間的轉速調整給料量。否則會引起整機運轉不平穩。吊掛和剪切橡膠塊超出正常工作范圍易損壞。

   9、懸吊裝置的安裝，分前后各兩個，每兩個安裝時，必須保證長度一致，使槽體保持水平狀態，否則物料走偏，機身振動。

  10、懸吊裝置上的吊鉤（或鋼絲繩及隔振彈簧）應每班檢查一次，發現長度有差異或彈簧超過變負荷作用次數失去彈性及發生斷裂時應及時調整或更換。

  11、懸吊裝置及隔振彈簧上的吊鉤使用一段時間后，應定時檢查，發現磨損嚴重時，須及時更換，否則損壞設備。

  12、如機型為座式，隔振裝置分前后各兩個，每兩個安裝時，必須根據槽體傾角選擇墊板，然后與支架緊固。壓簧裝置、支座、支架應每班檢查，發現異常及時處理更換。

  13、其他規格XZGZ型振動給料機安裝與試車參加以上條款。

四、雙質體給料機運行與維護保養

 1、給料機在使用過程中必須經常檢查如下內容。

   （1）檢查給料機和激振器振幅，振幅不得超過給料機設計極限值；

   （2）檢查主振橡膠彈簧是否有開裂；

   （3）檢查隔振彈簧是否有斷裂；

   （4）檢查各緊固螺栓是否有松動；

   （5）檢查電動機運轉中是否有異常音響。

2、特別注意事項。

    給料機運行初期首先周內，必須每天每班檢查并擰緊各聯接螺栓，一周后可隔一天檢查并擰緊一次，直到設備運行穩定為止。設備若配帶有上部溜槽液壓閘門，使用單位在設備投產之前應加入油脂。

3、電機的維護與保養按電機使用維護說明書進行。

五、雙質體給料機貯存與運輸注意事項

1、雙質體給料機貯存中應對振動電機采取防潮保護措施。

2、雙質體給料機貯存中應立放，以免機器碰撞變形。

3、雙質體給料在裝卸及運輸過程中應捆扎牢靠以防止碰撞。

4、雙質體給料機在運輸過程中如遇雨雪天氣，應對振動電機采取防水措施。
