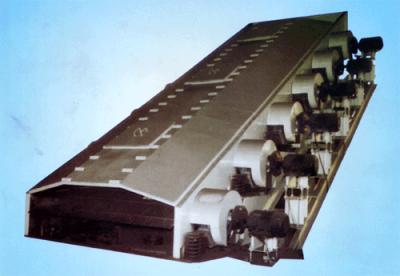

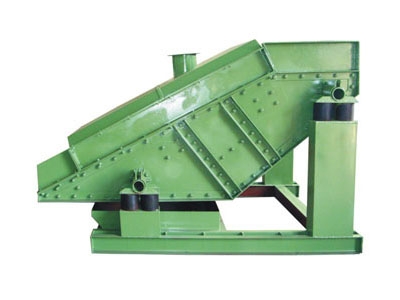

用途及特點

ZSJ系列節肢選煤振動篩是我公司自行研制并獲得國家專利的選煤篩分設備，采用直線等厚分級原理、單元組合、分節振動、二次減振，普通電機外拖動或自振源組結構。該專利節肢選煤篩具有重量輕、噪聲低、能耗小、效率高、壽命長、結構簡單、維護方便之特點，并采用了高耐磨、高開孔、自清理、無粘堵的我公司另一國家專利——棒條懸臂音叉篩板，廣泛適用于煤炭行業大規模、機械化、連續分級作業、是各類進口選煤篩分設備的理想換代產品。

型號說明

工作原理與結構特點

　 該系列節肢篩由多節篩芯組成，分節振動，整體按照等厚篩分原理布置，針對現場物料的不同，每節篩芯的激振方向角與篩面可做適應的調整，以達到處理量與篩分效率的優質結合，篩子采用兩臺電動機帶動激振器做反向自同步旋轉，使篩體產生直線運動。
　　節肢篩由篩芯、一次減振彈簧、減振裝置、二次減振彈簧、電動機及其支架等組成，篩框側板采用整塊優質鋼制作，側板與橫梁、激振器底座用高強度螺栓或環槽鉚釘連接，結構堅固可靠。
　　電動機不參振，用萬向聯軸節與激振器相連接。(自振源組除外)
　　該系列節肢篩均有減振裝置與二次減振簧。

安裝與調試

a、安裝前，要把現場基礎與篩子安裝圖對照檢查，預埋鋼板平面度誤差不大于3mm。
　　b、篩子安裝完畢，調整好相對位置，一次與二次減振彈簧均呈垂直狀態，電動機軸線應低于振動器軸線3-5mm,再把電機支架、彈簧底座與預理鋼板點焊焊牢。
　　c、要求兩臺電機轉向必須相反。
　　d、振動篩空載運行時間為4-6小時，要求篩體運行平穩，無橫擺與異常響聲，檢查篩板，激振器緊固情況。
　　e、檢查激振器軸承的工作溫度，應不大于75℃。
使用與維護

參數	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2	H3
型 號
ZSJ-1560	5950	3550	1075	1840	1240	2850	1940	1500	1500	3375	1000	1390	3248
ZSJ-1860	5950	3550	1075	1840	1240	3150	2240	1800	1650	3375	1000	1390	3248
★ZSJ-2060	5950	3550	1075	1840	1240	3350	2440	2000	1750	3375	1000	1390	3248
ZSJ-1880	7880	4200	1730	2140	1740	3150	2240	1800	1650	3980	1100	1500	3920
★ZSJ-2090	8720	5000	1820	2140	1740	3350	2440	2000	1750	4402	1165	1550	4288
ZSJ-2560	5950	3550	1075	1840	1240	3850	2940	2500	2250	3375	1000	1390	3248
ZSJ-2590	8720	5000	1820	2140	1740	3850	2940	2500	2250	4650	1300	1700	4350
★ZSJ-3090	8720	5000	1820	2140	1740	4350	3440	3000	2750	4650	1300	1700	4350
★ZSJ-60120	10200	×	×	×	×	6200	×	6000	×	5800	780	1150	5800

注：★為煤炭行業企業選用頻率較高的型號

技術參數表

參數

入料粒度 mm

處理量 t/h

座式激振器

配用電機

篩孔尺寸 mm

振頻Hz

雙振幅 mm

外形尺寸 長×寬×高

參考重量kg

型 號

型號

數量

型號

功率kw

電壓v

ZSJ-1560

<300

80～400

WJZZ-50-6

4

Y132S-6

3.0×4

380

8～50

16

6～10

5950×2850×3375

12000

ZSJ-1860

<300

100～500

WJZZ-100-6

4

Y132M2-6

5.5×4

380

8～50

16

6～10

5950×3150×3375

14100

ZSJ-2060

<300

120～550

WJZZ-100-6

4

Y132M2-6

5.5×4

380

8～50

16

6～10

5950×3350×3375

16300

ZSJ-1880

<300

140～650

WJZZ-100-6

4

Y160M-6

7.5×4

380

8～50

16

6～10

7880×3150×3979

17500

ZSJ-2090

<300

180～750

WJZZ-100-6

6

Y132M2-6

5.5×6

380

8～50

16

6～10

8720×3350×4402

22500

ZSJ-2560

<300

160～700

WJZZ-160-6

4

Y160M-6

7.5×4

380

8～50

16

6～10

5950×3850×3375

18100

ZSJ-2590

<300

220～900

WJZZ-160-6

6

Y160M-6

7.5×6

380

8～50

16

6～10

8720×3850×4650

28500

ZSJ-3090

<300

300～1100

WJZZ-160-6

6

Y160M-6

7.5×6

380

8～50

16

6～10

8720×4350×4650

34200

ZSJ-60120

<50

600

×

×

×

×

×

5

16

6～10

10200×6200×5800

63000
