ZC型機械回轉反吹扁袋除塵器是一種圓形結構設計的布袋除塵

器，圓筒拱頂的體形，受力均勻，抗爆性能好。內部是梯形過

濾布袋，與大部分布袋除塵器相同，也是采用負壓進風過濾形

式，因為其圓形外殼的特點，殼體借鑒旋風除塵器流體型設計

，能起局部旋風作用，減輕濾袋負荷。進風口在圓形箱體側部

，含塵氣體于切向進入過濾室上部空間，大顆粒及凝聚塵粒離

心力作用下沿筒壁旋落灰斗，小顆粒彌散于過濾室袋間空隙從

而被阻留，凈化空氣透過濾袋袋壁經花板上濾袋導口匯集于清

潔室，由通風機吸入而排放于大氣中。ZC扁布袋除塵器的頂部

安裝有一臺用于清灰的高壓風機，風機下連接一根回轉機械圓

管，圓管上開的對應扁布袋形狀的噴吹孔，利用高壓風機的反

吹風清灰，利用阻力自動控制反吹清灰節約能源延長布袋使用

，因為自身利用高壓風機清灰，所以相對于常用的脈沖除塵器

，不受使用場合氣源條件的限制，易損件少，維護方便，運行

可靠。克服了壓縮空氣脈沖清灰的弊病。反吹風作用距離大，

可采用長濾袋，充分利用空間，占地面積小。

較初ZC型回轉反吹扁布袋除塵器是由一機部設計院設計處研制

成功一種新型的技術先進的袋式除塵器。1978年一機部設計總

院在上海召開的電爐煙氣凈化交流會上，本除塵器曾獲得較高

的評價。ZC-Ⅱ型回轉反吹扁袋除塵器適用于細微粉塵的工藝

回收和除塵凈化，排放濃度可遠低于國家規定。此除塵器具有

高效、低阻等特點，尤其是不需接用外部氣源的特點，大量應

用于礦山、冶金等行業。

ZC型機械回轉反吹扁袋除塵器由以下四部分組成：

上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、

觀察孔、出氣口。

中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體

、進氣口、入孔門。

下箱體：包括定位支承架、灰斗、星形卸灰閥、支座。

反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管

、反吹風管、反吹風機、旋臂減速機構。

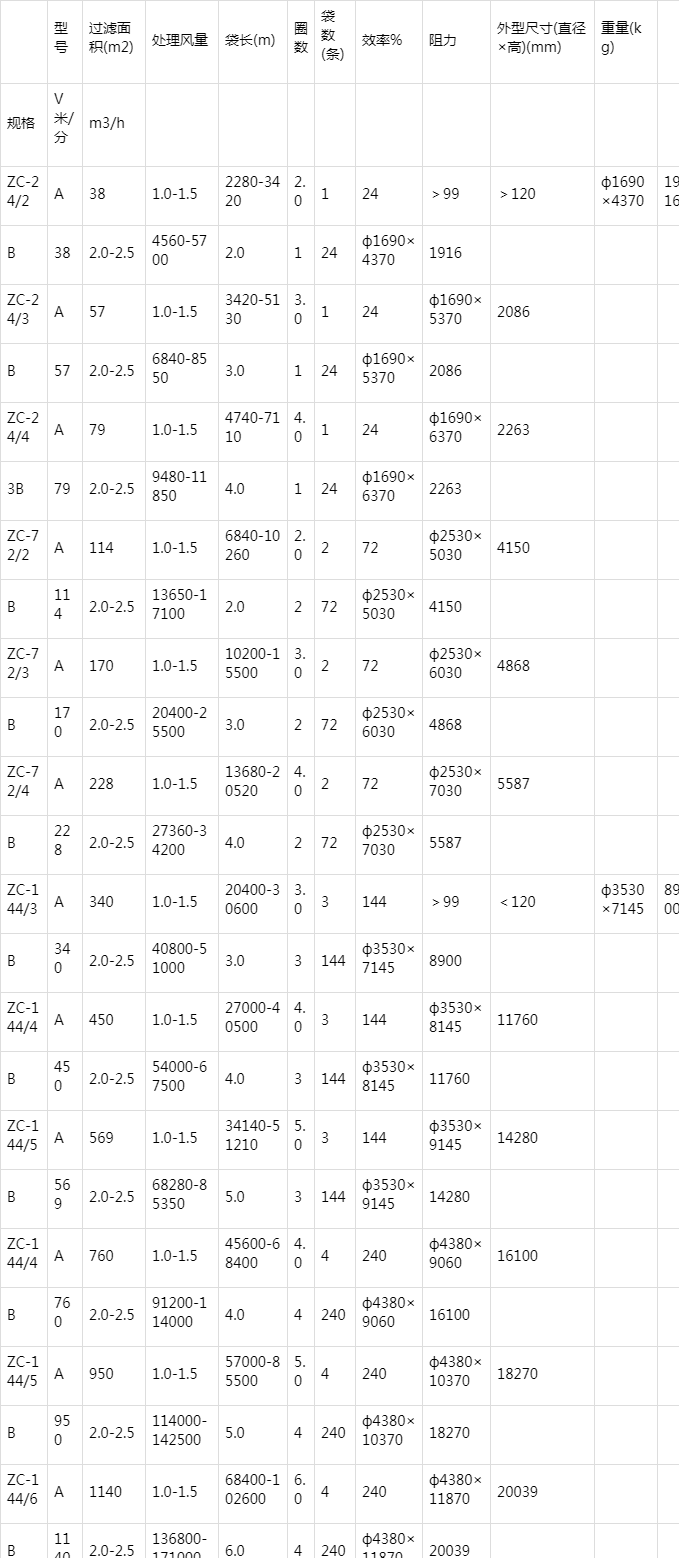

ZC型機械回轉反吹扁袋除塵器技術參數性能：

扁袋的布置比圓袋緊湊，在同樣面積范圍內，扁袋布置的過濾

面積比圓袋多，而且由于其反吹風的作用距離大，可采用長濾

袋。無論從平面布置或袋長選擇上，扁袋均比圓袋的占地面積

小。

ZC機械回轉反吹扁布袋除塵器采用圓筒拱頂結構，受力均勻，

結構強度大，抗爆性能好，頂蓋設有回轉揭蓋裝置及操作入孔

，更換濾袋時可不必揭蓋，直接在頂部清潔室操作，改善了維

修條件。圓形結構具有旋風一布袋組合結構，避免高速含塵氣

流直接沖刷濾袋，延長濾袋使用壽命，提高了收塵效率，有效

的降低了生產成本。
