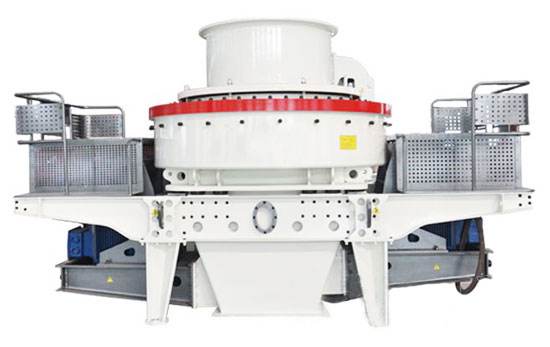

5X制砂機

5X制砂機特別適用于軟或中硬和極硬物料的破碎，被廣泛應用于各種礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建石料、金礦渣、碳化硅、美砂等高硬、特硬及耐磨蝕性物料。比傳統細碎機節能50%，是目前世界上先進的新型制砂機設備。

【進料粒度】≤60mm

【生產能力】: 20-380T/h

【應用領域】:廣泛用于建材、化工、公路、礦業、高速公路、高速鐵路、高層建筑等。

【適用物料】:花崗巖、輝綠巖、玄武巖、石灰石、河卵石、鐵礦石、銅礦石、白云石、流紋巖、錳礦石、磷礦。

工作原理

    物料由進料斗進入高效制沙機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達重力加速度，然后以速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。

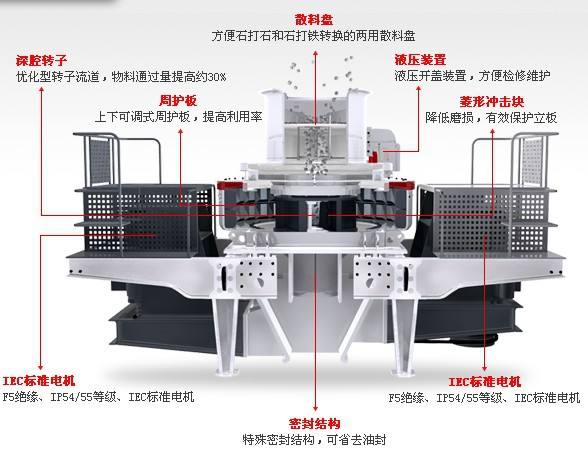

基本結構

    主要由進料斗、分料器、渦動破碎腔、葉輪、主軸、底座、傳動裝置、支架、潤滑系統等九大部件組成。

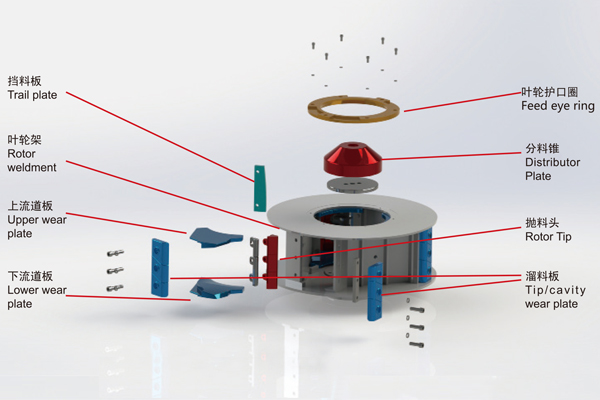

制砂機易損件

技術維護

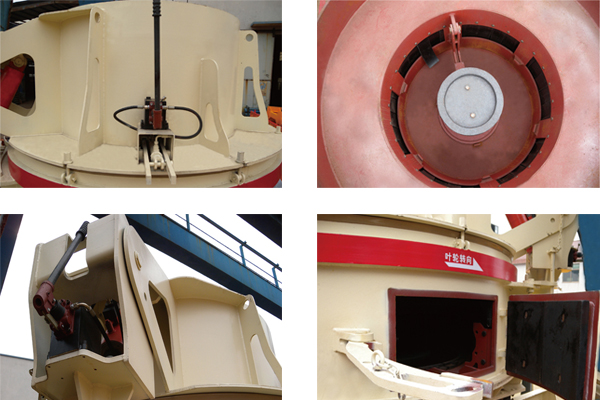

1、定期停機打開觀察門觀察制砂機 內部磨損情況，中心入料管、錐帽、葉輪上、下流道襯板、圓周護板、耐磨塊的磨損程度，磨損后應及時更換或修補，更換耐磨塊時應同時更換，保證耐磨塊重量相同。嚴禁高效制砂機工作過程中打開觀察門觀察內部工作情況 ，以免發生危險。發現葉輪體磨損及時更換找制造廠家修補。特別注意，未經制造廠家同意，嚴禁私自自制葉輪，否則后果自負。

2、高效制砂機采用美孚車用潤滑脂特級或3#鋰基脂，每工作400小時加入適量潤滑脂，工作2000小時打開主軸總成對軸承進行清洗，一般工作7200小時，更換新軸承。主軸總成上端軸承為游動端，下端軸承為固定端，裝配后用手扳動皮帶輪應轉動靈活。

3、傳動三角膠帶拉緊力大小應調整適當，以保證三角膠帶受力均勻，雙電機驅動時，兩側三角膠帶應進行分組選配，便其每組長度盡可能一致。應調整使兩電機電流差值不超過15A。

4、在高效制砂機運行中，因該設備屬高速設備，應特別注意安全生產。有關人員應遠離設備，若需上機修理應在停機后進行。
