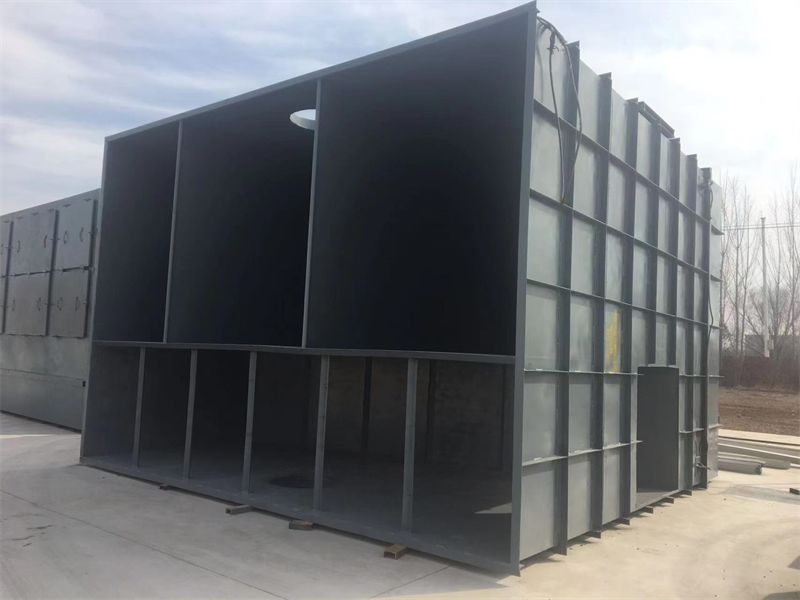

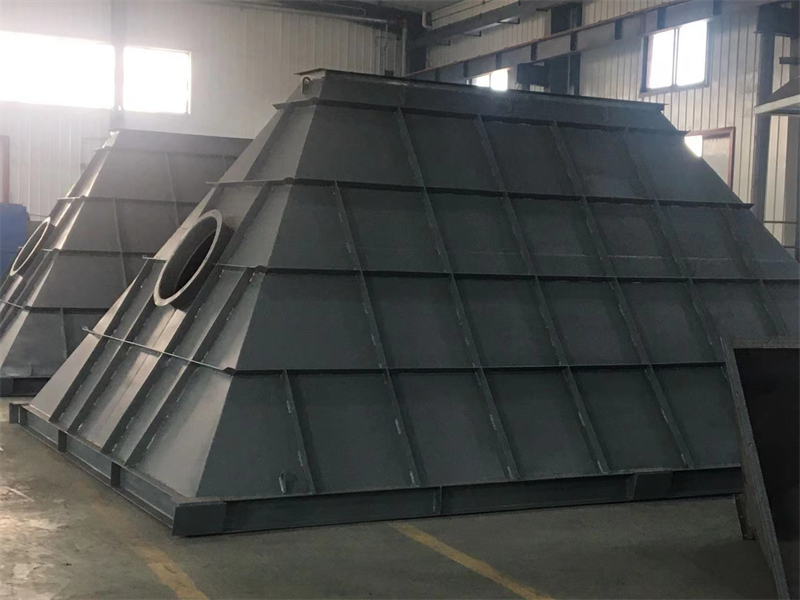

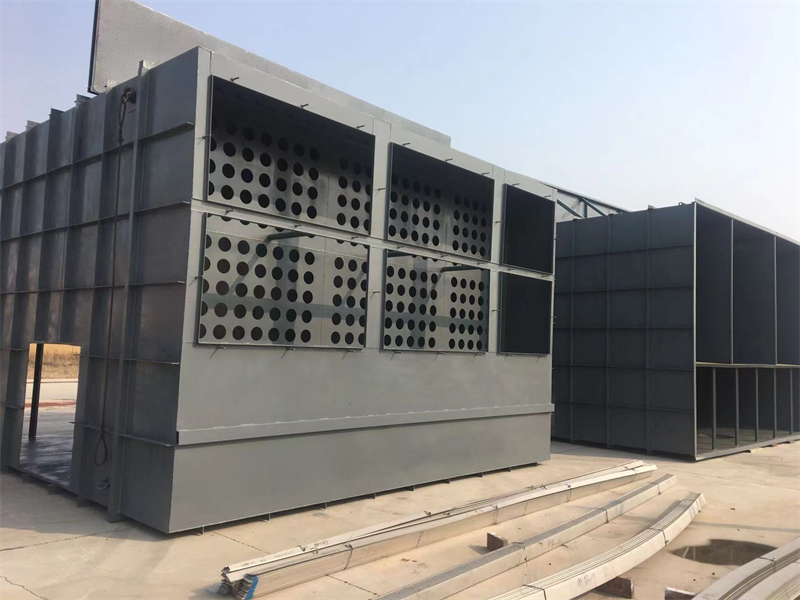

該除塵器由上箱體、中箱體、灰斗、導流管、支架、濾袋組件及噴吹裝置、輸灰系統等組成

產品特點

1、脈沖袋式除塵器 采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效

率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、

化工、電力、輕工行業的含塵氣體的凈化與物料的回收。

2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大

為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采

用多角形，減少了袋與龍骨的摩擦，延長了袋的壽命，又便于卸袋。

4、采用上部抽袋方式，換袋時抽出袋籠后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。

5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。

6、進、出口風道布置緊湊，氣流阻力小。

工作原理

含塵氣體由灰斗(或下部寬敞開式法蘭)進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，

凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器(或微差壓控制

器)輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作

用下，附于濾袋表面的粉塵迅速脫離濾袋落入灰斗(或灰倉)內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工

作。

脈沖袋式除塵器 正常工作時，含塵氣體由進風口進入灰斗，由于氣體體積的急速膨脹，一部分較粗的塵粒受慣性或自然沉降等原

因落入灰斗，其余大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱

體，再由閥板孔、排風口排入大氣，從而達到除塵的目的。隨著過濾的不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，

清灰控制器發出清灰命令，首先將提升閥板關閉，切斷過濾氣流;然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把用作清灰

的高壓逆向氣流送入袋內，濾袋迅速鼓脹，并產生強烈抖動，導致濾袋外側的粉塵抖落，達到清灰的目的。由于設備分為若干個箱

區，所以上述過程是逐箱進行的，一個箱區在清灰時，其余箱區仍在正常工作，保證了設備的連續正常運轉。之所以能處理高濃度

粉塵，關鍵在于這種強清灰所需清灰時間極短(噴吹一次只需0.1~0.2s)。

技術特點

(1)無需預除塵設備，能一次性處理高達1000mg/m3濃度的煙塵，排放小于50mg/m3，工藝流程簡單;

(2)袋室內無需噴吹管，機外換袋方便;

(3)嵌入式彈性袋口，密封性能好;

(4)脈沖閥數量小，清灰強度大，動作迅速;

(5)整機采用微機自動控制，各參數易于調節，可實現無崗位工*作;

(6)濾袋使用壽命二年以上;

(7)易實現隔離檢修。
