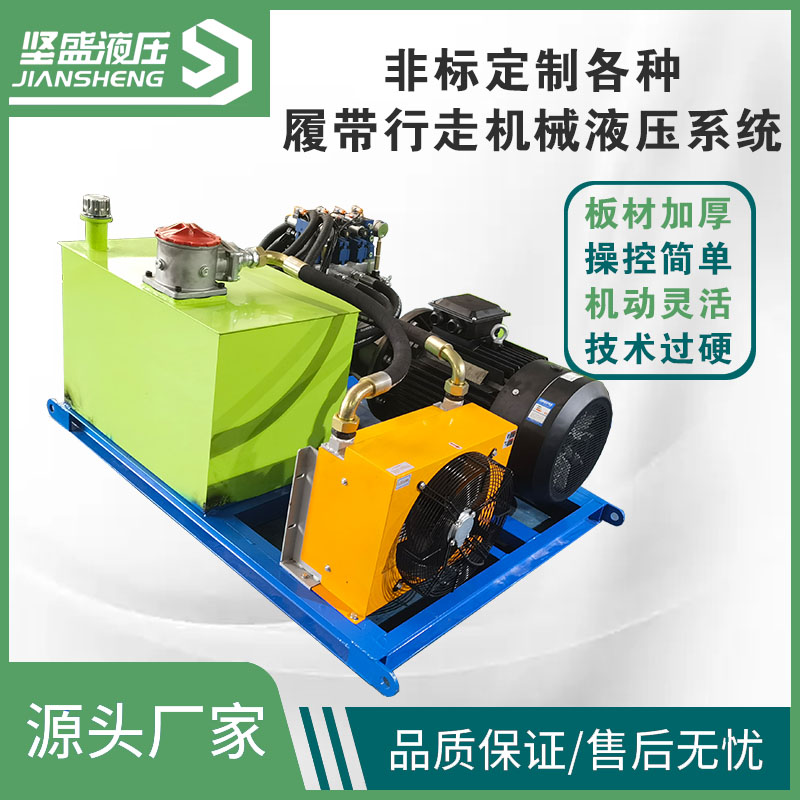

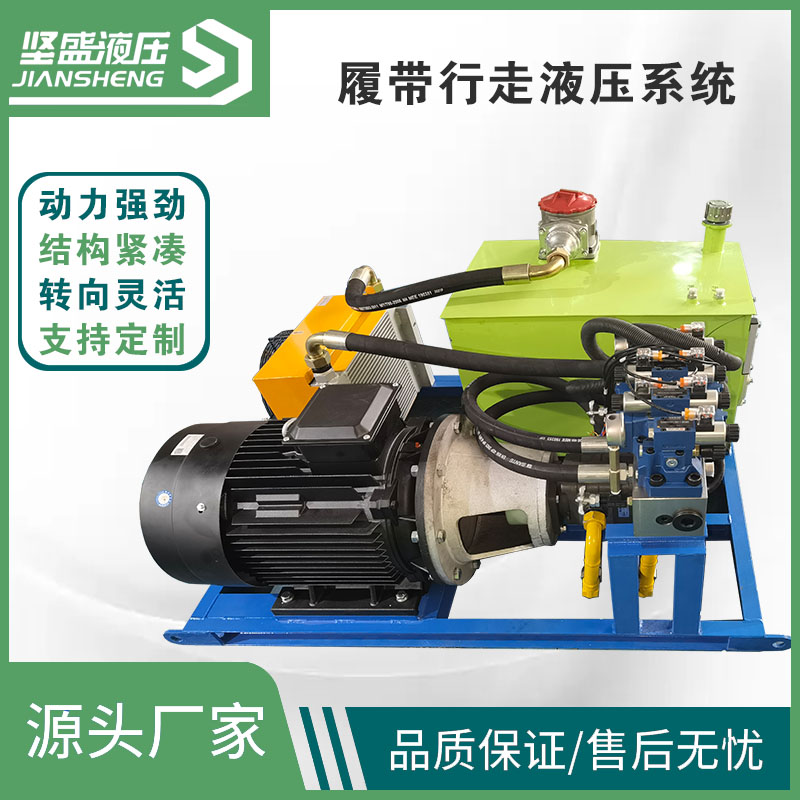

電機版履帶驅動液壓系統是一種利用電機作為動力源，通過液壓系統驅動履帶行走的裝置。這種系統廣泛應用于各種履帶式工程車輛和機械設備中。

電機版履帶驅動液壓系統主要由以下幾部分組成：

    電機：作為整個系統的動力源，電機將電能轉換為機械能，驅動液壓泵工作。

    液壓泵：負責將電機輸出的機械能轉換為液壓能，產生高壓油液。

    液壓油箱：用于儲存液壓油，并通過濾油器保持油液的清潔度。油箱還起到散熱和沉淀雜質的作用。

    液壓馬達：作為執行元件，接收來自液壓泵的高壓油液，并將其轉換為機械能，驅動履帶行走機構運動。

    液壓控制閥：包括行走控制閥、轉向控制閥等，用于調節液壓油的流向、流量和壓力，實現對履帶行走速度和轉向的精確控制。

    連桿系統：連接液壓馬達和履帶行走機構，將液壓能轉換為機械能，驅動履帶前進、后退或轉向。

二、工作原理

當電機啟動時，它驅動液壓泵開始工作，從液壓油箱中吸入液壓油并通過壓縮產生高壓油液。高壓油液隨后通過液壓管路輸送到液壓馬達和液壓控制閥。液壓控制閥根據操作信號的不同，控制液壓油的流向和流量。液壓油進入液壓馬達后，驅動馬達轉動，進而通過連桿系統驅動履帶行走機構進行運動。通過調節液壓控制閥的開閉和調節，可以實現對履帶行走速度和轉向的精確控制。
