提升機配件NE30NE50板鏈式傳動鏈輪技術參數

NE板鏈軸銷是NE板鏈鏈條不可缺少的易損配件之一，NE板鏈銷軸材質選用錳鋼材質經高溫淬火使用壽命更長。

適用范圍：NE型板鏈鏈條多用于水泥生料，熟料提升機使用，也可用于磨琢性較大的煤炭，石料，堅硬果殼等物料的提升。

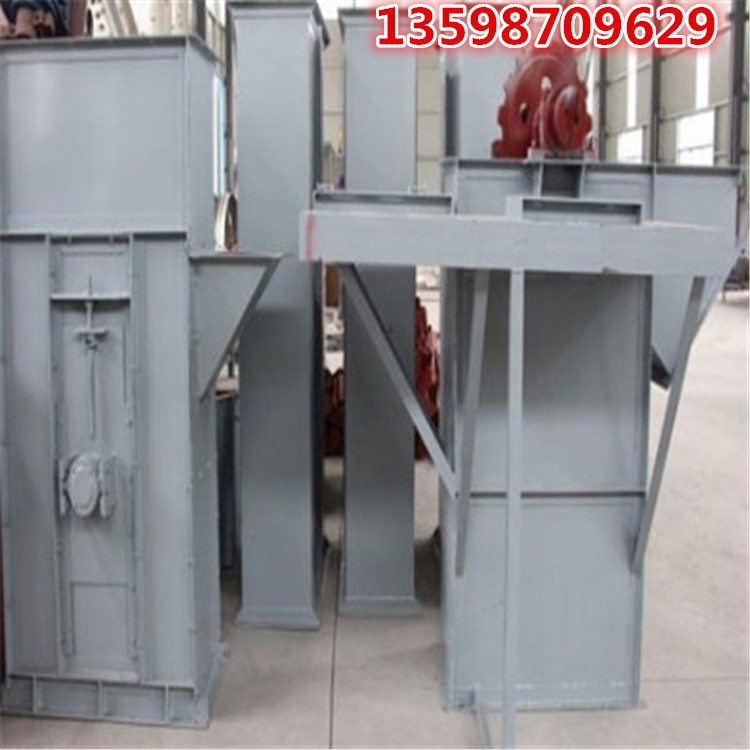

NE系列板鏈斗式提升機工作原理

NE系列板鏈式斗式提升機本機系流入式喂料，物料流入料斗內靠板鏈提升到上端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE系列板鏈斗式提升機主要結構

NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和推薦板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機主要部件特點

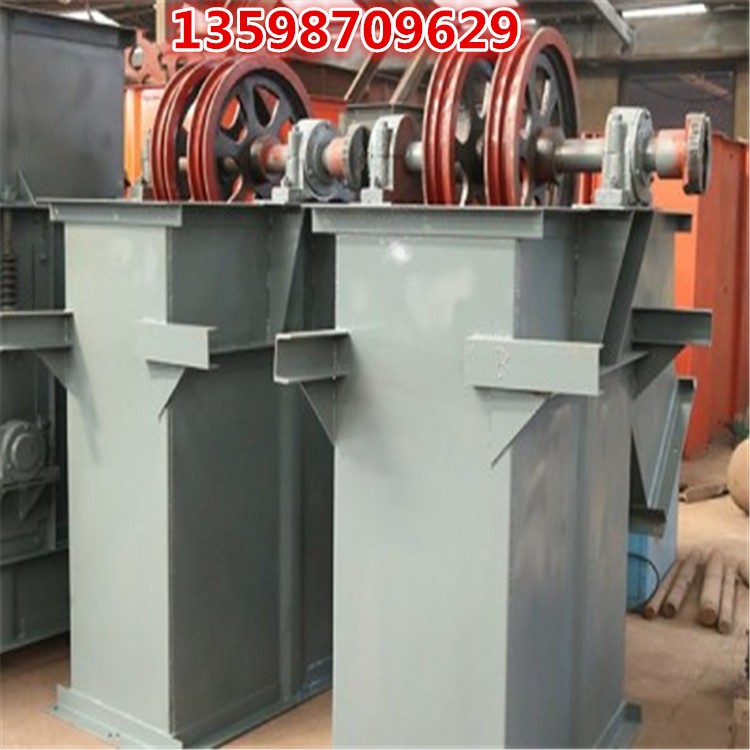

1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

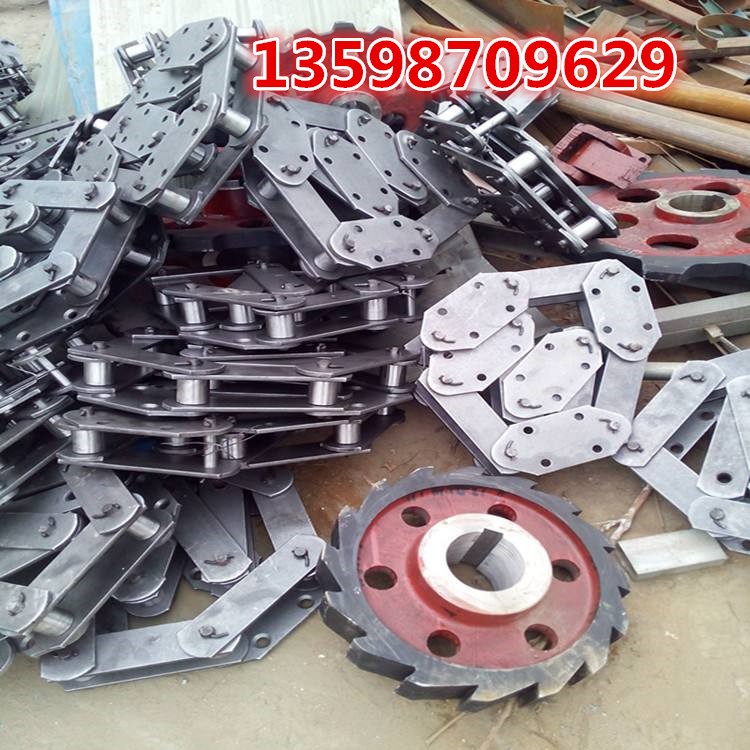

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

5.板鏈：鏈板采用 45 # HRC36~42

鏈條：單鏈條固接在料斗后壁上；雙鏈與料斗兩側相連。鏈式提升機當料斗寬度為160～250mm時采用單鏈，當料斗為320～630mm時采用雙鏈，主要缺點是鏈節之間磨損大，增加檢修次數。

橡膠帶：用螺釘和彈性墊片固接在帶子口，帶比斗寬35～40mm，一般膠帶輸送溫度不超過60℃的物料，耐熱膠帶可以輸送達到150℃的物料。

NE系列板鏈斗式提升機11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE型板鏈斗式提升機采用牽引料斗自流式裝料,重力式卸料。鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器.鏈輪材質45#鋼齒盤經淬火加工耐磨性高,

NE型斗式提升機由提升機上鏈輪、下鏈輪，鏈輪上下頭輪尾輪軸承座，鏈條板鏈，挖斗料斗，絲桿，進出料口，箱體，電機減速機等組成

斗式提升機：NE、NSE、HL、TH、TD、TB提升機整機及鏈條、鏈輪、料斗、膠帶等配件。
