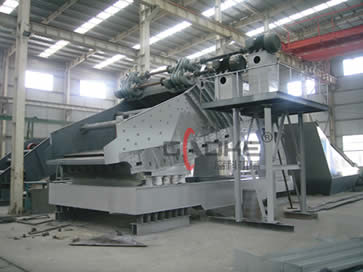

TLZS系列高效重型篩
一、 產品簡介
TLZS系列高效重型篩是以我公司專利產品----彈聯激振器為振動源的新型高效振動篩,主要應用于礦山、冶金、煤炭、火電、耐火、建材、電力、化工等行業的物料分級。該產品采用橡膠彈簧支撐并隔振,具有處理量大、噪音低、篩網更換方便、維護簡單等特點,并且電機不參振,能有效的延長電機的使用壽命。
二、 工作原理及結構特點
TLZS系列高效重型篩采用彈性聯軸器,將電機與激振箱連接,依靠激振器重心偏移自同步或強迫性同步運動,使篩體沿激振力方向作周期性往復振動,物料在篩面上沿直線方向作拋物線運動,從而達到篩分目的。
該系列重型篩由振動源、篩體、篩網、減振裝置和底托等組成。篩體側板采用優質鋼板組合而成,側板與橫梁、激振器底座采用高強螺栓或環槽鉚釘連接,結構合理,堅固耐用。
三、 技術參數表
型號
|
入料粒度
|
處理能力(t/h)
|
配用激振器
|
振頻(HZ)
|
雙振幅
|
電壓(V)
|
功率(KW)
|
重量
|
TLZS-0918
|
≤200
|
15-80
|
TLZ2-30-6
|
16
|
6--8
|
380
|
2×1.5
|
1900
|
TLZS-1020
|
15-100
|
TLZ2-30-6
|
2×1.5
|
2050
|
TLZS-1224
|
20-120
|
TLZ2-50-6
|
2×2.2
|
2750
|
TLZS-1530
|
30-200
|
TLZ2-70-6
|
2×4
|
3580
|
TLZS-1540
|
50-300
|
TLZ2-100-6
|
2×5.5
|
4850
|
TLZS-1842
|
80-400
|
TLZ2-160-6
|
2×7.5
|
6600
|
TLZS2-0918
|
15-100
|
TLZ2-30-6
|
2×2.2
|
2400
|
TLZS2-1020
|
15-120
|
TLZ2-50-6
|
2×2.2
|
2600
|
TLZS2-1224
|
20-150
|
TLZ2-50-6
|
2×3
|
3400
|
TLZS2-1530
|
30-250
|
TLZ2-100-6
|
2×5.5
|
4200
|
TLZS2-1540
|
50-330
|
TLZ2-100-6
|
2×5.5
|
5800
|
TLZS2-1842
|
80-450
|
TLZ2-160-6
|
2×7.5
|
7500
|
