NE100提升機鏈條鏈鉤鏈輪板式鏈條規格參數全尺寸準確

NE型板鏈斗式提升機采用牽引料斗自流式裝料,重力式卸料。鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器.

提升機料斗適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，高40m。其特點主要有：輸送能力大，驅動效率小，流入式喂料，重力誘導式卸料，使用時間長，密封性好，運行平穩牢靠，操作維修方便，結構緊湊、剛性好、NE型斗式提升機由提升機上鏈輪、下鏈輪，鏈條板鏈，挖斗料斗，鏈輪上下頭輪尾輪軸承座，絲桿，進出料口，箱體，電機減速機等組成，

NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

1.高強度鏈條——起重鏈條吊索具、撈渣除渣鏈、提升輸送鏈、船舶用鏈條、綠化裝飾鏈、不銹鋼鏈條

2.斗式提升機—NE、NSE、HL、TH、TD、TB提升機鏈條、鏈鉤、料斗、鏈輪 、板式鏈條等配件,鏈輪材質45#鋼齒盤經淬火加工耐磨性高,

3.輸送機械——FU輸送機配件、鏈板輸送機配件、刮板輸送機配件、撈渣機、除渣機配件。料斗，是安裝在成型機上供料用的漏斗形容器

結構系列：在同類產品中，按組成鏈條的基本結構，即根據元件形狀、同鏈條嚙合的零件和部位，零件間尺寸比例等方面劃分所屬鏈條產品系列。

品種：同一系列的鏈條產品中，按鏈條元件所用材質、鏈條附件形式和鉸鏈結構劃分品種。

規格：同一品種的鏈條按節距、排數、鏈條寬度以及極限拉伸載荷的不同劃分規格。。

運行部件由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

2驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

3上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

4中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

5下部裝置---安裝有自動張緊裝置。

NE系列板鏈斗式提升機主要部件特點

1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

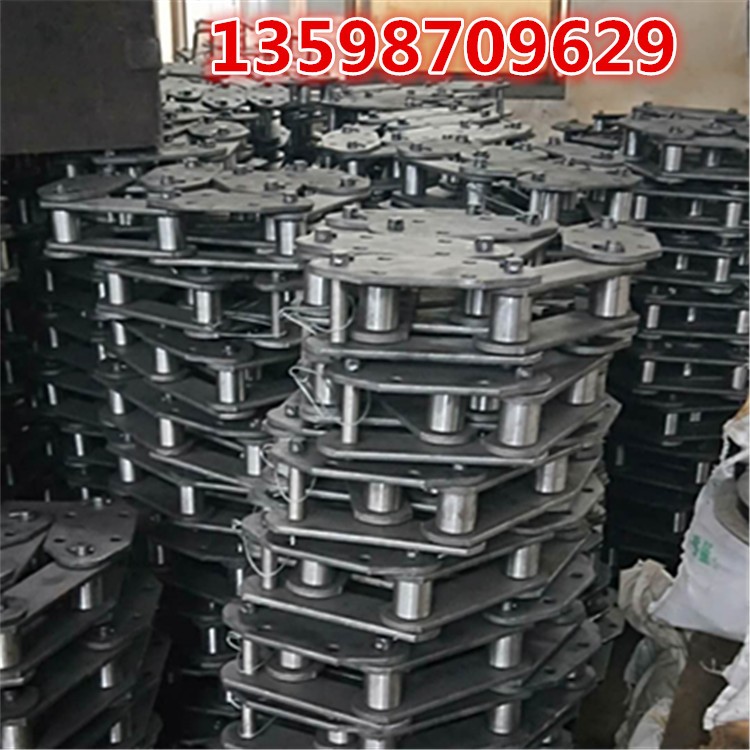

5.板鏈：鏈板采用 45 # HRC36~42

NE系列板鏈斗式提升機主要特點料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下斗式提升機將物料傾入接受槽內。

1.密封性好，環金污染少。

2.操作、維修方便、易損件少。

3.使用成本低，由于節能和維修少，使用成本極低。

4.運行可靠，先進的設計原理，保證整機運行的可靠性，

5.結構鋼型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
