斗式提升機械NE200鏈條鏈輪傳動張緊輪技術參數

NE型板鏈斗式提升機采用牽引料斗自流式裝料,重力式卸料。鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器.鏈輪材質45#鋼齒盤經淬火加工耐磨性高,

NE型斗式提升機由提升機上鏈輪、下鏈輪，鏈條板鏈，挖斗料斗，絲桿，鏈輪上下頭輪尾輪軸承座，進出料口，箱體，電機減速機等組成，

提升機料斗適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，高40m。其特點主要有：輸送能力大，驅動效率小，流入式喂料，重力誘導式卸料，使用時間長，密封性好，運行平穩牢靠，操作維修方便，結構緊湊、剛性好

1.高強度鏈條——起重鏈條吊索具、撈渣除渣鏈、提升輸送鏈、船舶用鏈條、綠化裝飾鏈、不銹鋼鏈條

2.斗式提升機—NE、NSE、HL、TH、TD、TB提升機鏈條、鏈鉤、料斗、鏈輪 、板式鏈條等配件

3.輸送機械——FU輸送機配件、鏈板輸送機配件、刮板輸送機配件、撈渣機、除渣機配件。料斗，是安裝在成型機上供料用的漏斗形容器

NE型板鏈斗式提升機裝置：安裝有軌道雙排道，防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

3.各種輸送機械及提升機械；螺旋、刮板、埋刮板、鑄石刮板、鏈板、FU、DS、帶式輸送機、電力撈渣機、鍋爐除渣機等整機及配件，

4.各種規格的傳動滾子鏈條、裝飾鏈條、綠化鏈條、鍋爐除渣機鏈條、撈渣機連接環、不銹鋼鏈條、鏈鉤、D型環、D型環套 等。

1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

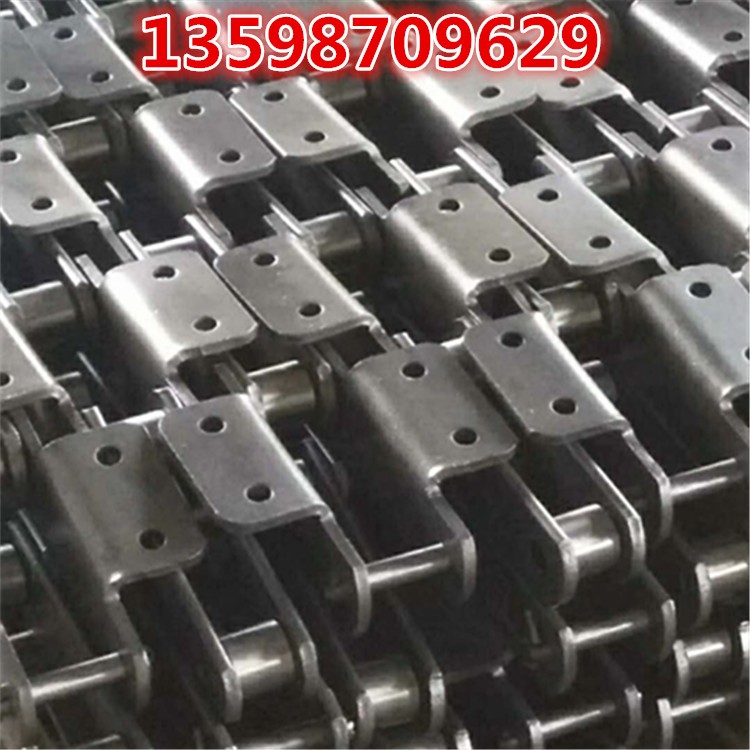

5.板鏈：鏈板采用 45 # HRC36~42

鏈條按不同的用途和功能區分為傳動鏈、輸送鏈、曳引鏈和推薦特種鏈四種。

斗式提升機，是一種固定裝置的機械輸送設備，主要適用于粉狀、顆粒狀及小塊物料的連續垂直提升，可廣泛應用于各種規模的飼料廠、面粉廠、米廠、油廠、淀粉廠以及糧庫、港口碼頭等的散裝物料的提升。

斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同，斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。

斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單，與料斗的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用于提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C 。

NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。鏈輪：斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合，是一種實心或帶輻條的齒輪，與滾子鏈嚙合以傳遞運動。
