彈臂振動篩是一種新型的篩分設備，它廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行業對大物料及中、小顆粒狀物料的分組作業。近幾年，已逐漸被國內新建的大、中型燒結機所采用，許多老廠也將彈臂振動篩代替原有的直線振動篩、橢圓厚篩等篩分設備。特別是河南省某公司生產的  迅速前進、松散、透篩、完成篩分作業。XBZS2660大型彈臂篩和JFSS一2080大型復合篩的出現，彈臂振動篩必將取代傳統的直線振動篩和橢圓等厚篩，成為今后大型燒結的主要篩分設備。

       1 彈臂振動篩工作原理

       彈臂振動篩由篩箱、振動電機(激振器)、減振系統及底架等組成，篩箱由篩框、篩板、襯板等組成。采用高性能、高壽命YZO系列振動電機或激振器作激振源，調節振動源激振力的大小，可以改變篩機的振幅。

       減振系統由橡膠彈簧和卡箍、支承座等組成，底架由料倉及底盤架等組成。
       篩箱依靠兩臺相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩后，迅速前進、松散、透篩、完成篩分作業。

        2 彈臂振動篩與傳統振動篩比較

       在長期的生產實踐中，燒結生產使用傳統振動篩存在一些問題：(1)篩孔易堵塞，使用一段時間后篩分效率便急劇下降；(2)篩子笨重，外形尺寸大，但是篩面的有效篩分面積不高；(3)因其外形龐大，傳動電機功率大，電耗高，加之激振器故障頻繁，維修費用高，造成篩子運行成本高。
    為此，分別從篩面結構、電耗、環保、投資等方面對彈臂振動篩與傳統振動篩的優劣進行比較。

        2．1 篩面結構

        彈臂振動篩篩面結構特點：　
（１）篩孔為開口長條形，且篩棒為彈簧鋼，一端固定，一端懸臂。彈臂振動篩具有的篩面呈階梯布置、彈性篩棒在隨篩體振動的同時自身具有的二次　
振動的特性、無阻擋的梳齒形篩面提高了開孑Ｌ率和沖刷作用，使篩孔的形狀和尺寸大小不斷變化，這些　
特點使得物料在篩面的篩分效率獲得了很大的提高，并解決了物料堵塞的難題；　
（２）篩面傾角加大到約３０。時，物料在篩上的拋擲指數Ｄ約在２．５。物料的運動以小幅跳動為主，　
使物料的流動速度加快，料層厚度降低，分層效果好，同時料層變薄，也降低了單位面積載荷；　
（３）設計了自清理裝置。在振動時，自清理裝置中的清理振動棒會猛烈擊打篩網，使篩縫處于動態高頻振蕩狀態，將堵塞物及篩面上的附著物清除。

        ２．２設備重量與工藝布置　

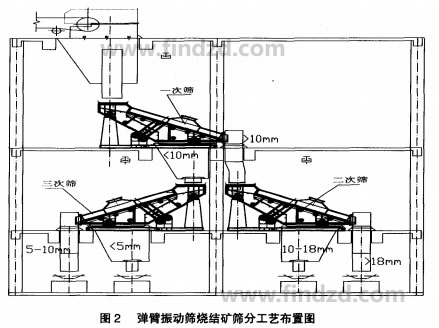

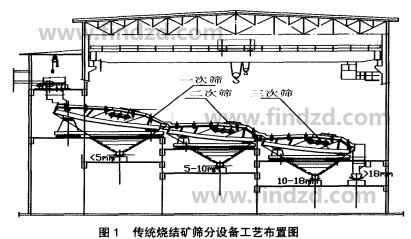

        采用彈臂振動篩與傳統振動篩時，篩分室設備總重分別為１９２．３３ｔ、３９４．３６ｔ，采用彈臂振動篩時設備總重僅為傳統振動篩時的４９％。采用彈臂振動篩時篩分室工藝布置緊湊，便于安裝與維護，篩面更換非常方便，維修簡單。例如，某廠２６５ｍ　燒結機篩分樓面積為８１０ｍｚ（采用橢圓等厚篩），而八鋼１號２６５ｍ／燒結機篩分樓面積為２９２．５ｍ　（采用彈臂振動篩），采用彈臂振動篩時篩分樓面積僅為傳統振動篩時的３６％。篩分樓工藝布置見圖１、圖２。　
        ２．３　電耗　

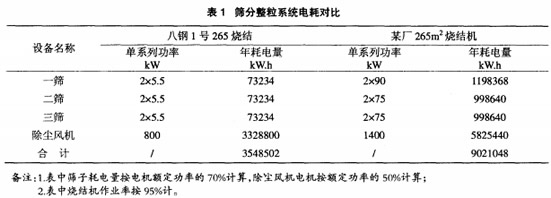

        以八鋼１號燒結機篩分系統為（采用彈臂振動篩）為例，主要設備年電耗較國內某廠２６５ｍ　燒結機（采用橢圓等厚篩）低５４７２５４６ｋＷ．ｈ（見表１），可以省電６０％。

備注：１．表中篩子耗電量按電機額定功率的７０％計算，除．塵風機電機按額定功率的５０％計算；　
            ２．表中燒結機作業率按９５％計。

２．４環保　
        彈臂振動篩的所有進出口可方便地與其它相關設備如料倉出口、稱量斗進口、溜槽等用軟接頭密封連接，使整個篩分作業處于全密封狀態下進行。并可通過篩體上專設的引風口少量吸風使全系統處于負壓狀態下工作，從而徹底解決了篩分過程中的粉塵污染問題。　
２．５投資　
        燒結礦篩分系統采用彈臂振動篩電除塵器面積可以減少３３％，總投資可以減少４９％。　
        以八鋼１號燒結機為例，八鋼１號燒結機篩分樓設備與土建投資費用比國內某廠２６５ｍ　燒結機低９４０．５萬元。八鋼１號燒結機篩分樓除塵系統投資費　
用較國內某廠２６５ｍ２燒結機低３５０萬元。　
３　彈臂振動篩在八鋼燒結的應用效果　
        在國內同類型燒結機燒結礦整粒系統采用懸臂篩配置工藝的，八鋼１號２６５ｍ　燒結機是第一家，并在２號２６５ｍ　燒結機進行了推廣。從三年來的現場使用情況看，鋪底料分級效果較好，返礦篩分較徹底（見表２），極大地減少了沫子的出廠。因此，正在建設的４３０ｍ：燒結機仍然采用了彈臂振動篩篩分工藝，并在３次篩分中首次應用了ＸＢＺＳ２６０ｘ６００大型彈臂篩。

表２八鋼燒結礦粒度組成

４　結語　

    彈臂篩設備能力小一直是制約彈臂篩普及的瓶頸，360平方米以上燒結機基本沒有采用彈臂篩的案例。2010年，河南省某公司生產的XBZS2660大型彈臂篩和JFSS一2080大型復合篩被使用，大幅提高了彈臂振動篩的生產能力。目前，八鋼正在建設的430平方米燒結機１次篩就采用了４臺JFSS一2080復合篩，３次篩采用了４臺XBZS260×600彈臂篩，成為國內第一家360平方米　以上燒結機使用彈臂篩的廠家，提供了很好的實踐經驗，符合中國節能減排和低碳經濟政策的要求。

     參考文獻:趙航．新型懸臂篩網振動篩在南鋼高爐槽下改造中的應用【Ｊ］．煉鐵．2001，20（增９Ｊ）：66-67

     寶鋼集團八鋼公司煉鐵分公司；２．寶鋼集團八鋼公司制造管理部 李東林,臧疆文 本文出自[新疆鋼鐵]
