振動篩是選礦廠破碎篩分車間的主要設備之一，主要應用于破碎前的預先篩分、破碎后的檢查篩分以及閉路篩分作業。對于篩分設備來說，通過能力、篩分效率、篩板的使用壽命等因素直接影響其整體性能^[1]。篩分作業的主要指標：通過能力、篩分效率、機械強度、篩板壽命，這些指標一方面由篩分物料的特性如堆密度、粒度分布、磨蝕功指數、篩板材料、篩分粒度決定；另一方面也由篩分設備本身的設計、材質選擇等因素決定^[2]。

1.山特維克篩分設備的發展歷程

山特維克破碎篩分是山特維克礦山和工程機械業務的一部分。作為業界的領軍人，山特維克向市場提供破碎篩分設備已有120多年的歷史。

山特維克篩分設備的前身為ROXON，全球設計中心位于芬蘭，生產工廠分布于芬蘭、法國、印度、中國等地，在過去的半個世紀，山特維克為全世界的礦山和砂石客戶設計、制造、供應品質一流種類齊全的篩分設備及完備的解決方案，并提供及時可靠的技術支持和售后服務。山特維克篩分設備主要有：SGH/SG系列棒條篩分機、CS/XS/SC系列圓振動篩、LF系列直線振動篩、MSO系列振動篩、SS系列自落篩、SF系列自落式分級篩、SR系列滾軸篩等七大系列。

在眾多類型的篩分設備中，LF系列直線振動篩在礦山系統中使用廣泛，得到用戶的廣泛好評。

2. LF系列直線振動篩的技術特點

LF系列直線振動篩振動軌跡可在直線與橢圓間調整，亦可水平安裝或小傾角安裝。LF系列直線振動篩設計用于重負荷礦用工況，篩分效率高，產能大，所需安裝空間低，使用雙電機及雙機械偏心振動機構，激振力達到6.5G。另外該型振動篩還有單層、雙層、三層可選。在礦用型中更是在給料和排料以及側壁增設了可更換的耐磨橡膠襯墊，重型的篩板防磨保護，給料箱采用了更厚更耐磨的橡膠襯墊等。LF系列直線振動篩的技術特點如下：

2.1. LF直線振動篩設計緊湊

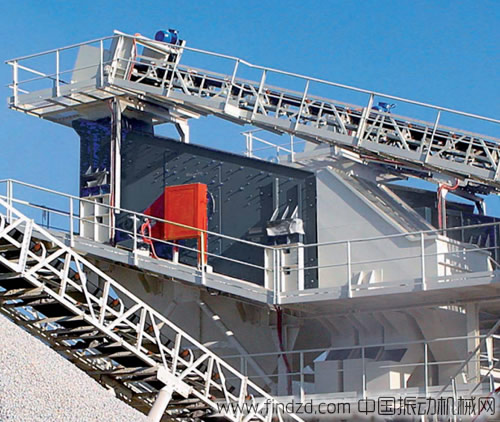

LF直線振動篩是按照重型工礦設計的，在世界范圍內得到廣泛認可，被應用于礦山、采石場、砂石場等各種工業環境。LF系列直線振動篩具有篩分面積3至21平方米的不同類型及單層、雙層、三層三種規格。

LF直線振動篩精巧的設計可以使其在橢圓形和直線形兩種沖程下自由轉換。加之寬廣的沖程范圍，其激振器更是產生驚人的6.5G激振力。在如此強悍的激振力下實現LF系列直線振動篩小傾角的安裝模式（0至10度），從而有效的降低了土建的高度。

不僅如此，LF系列直線振動篩精巧的設計使得其電機的安裝位置也可以選擇：其一，主電機位于振動篩上方，主電機與激振器采用正時皮帶連接，此安裝方式適用于小型振動篩，用于移動篩分設備；其二，主電機與振動篩基礎分開布置，主電機與激振器采用柔性聯軸器聯接；其三，主電機與振動篩基礎分開布置，主電機與激振器采用正時皮帶連接。

LF系列直線振動篩可有效減少所需的安裝空間，由于激振器安裝在振動篩的上部，所以LF系列直線振動篩安裝間距可以比較小，在設計時無需預留一根主軸長度的檢修距離。如果需要，LF系列直線振動篩可以很容易的拆卸，并在其它位置重新安裝。較低的安裝高度使得LF系列直線振動篩無論是在已有地基的改造項目還是新建項目中，都具有安裝簡便、成本低的優勢；

2.2．直線/橢圓沖程

LF系列直線振動篩的激振器由兩根相同的主軸組成，使得振動篩沖程的形式、角度、長度均可根據現場的情況進行調節，可實現直線/橢圓沖程，橢圓沖程運動軌跡為向前傾斜的橢圓面，可有效防止堵塞篩孔，使得在5度的安裝角度下，篩孔尺寸可以達到140mm，沖程的角度可以通過調節激振器的位置來實現。

2.3．模塊化設計

LF系列直線振動篩采用模塊化設計，完全采用螺栓連接結構，可方便的調整激振器的位置；用合理的成本制造大小合適的振動篩來適應已有的地基；滿足特別需求，可以選擇驅動類型和激振器的型號；使配置具有多種非標準選擇。

2.4． 可調性好、適應性強

通過調節調節振動篩的以下參數，可以使;F系列直線振動篩適應處理各種不同的物料，應用于各種作業：篩分速率、激振力、沖程形式、沖程角度、振動篩安裝角度。LF系列直線振動篩可選配置豐富適應不同的工礦條件。其中包括以下可選件: 防塵密封系統(橡膠密封罩和全鋼密封罩)、篩框防護橡膠襯板、噴淋降塵或洗礦系統、電機制動裝置、變頻調速控制單元、支撐框和完整的振動篩底座。

2.5．易于維護，運行成本低

LF直線振動篩的維護簡單方便，運營成本低。由于激振器安裝在振動篩上部，安裝檢驗方便，容易拆卸起吊維修方便。給料點采用30mm厚的橡膠襯板進行保護，可以吸收給料的沖擊，使物料沿寬度方向均勻分散并延長使用壽命。對所有可能的磨損部位進行保護設計、磨損部件更換方便。精巧的油浸式潤滑使主軸使用周期更長。

3．與國內振動篩的不同

3.1．機械性能

LF系列直線振動篩精巧成熟的設計加之精密的模塊化設計生產使得其具有堅固耐用的機械結構。與國內產品相比較而言，LF系列直線振動篩的篩箱結構、激振器、支撐結構具有更長的壽命和更低的故障率，從而保證了安全穩定低故障率生產，有效提高了設備使用率。其采用螺栓加固的篩箱，由大量試驗數據支撐的結構設計保證了振動篩振動的同步進而杜絕篩體開裂等問題，延長了篩箱的使用壽命。從現場長期使用的狀況來看，LF系列直線振動篩從未出現過開裂斷裂等機械故障。

采用SKF或FAG軸承，保證了激振器長期穩定運行。穩定是LF系列直線振動篩明顯的特征，材質優異的主軸、軸承以及設計先進的油浴潤滑保證LF系列直線振動篩穩定的生產，擺脫了國產篩分設備頻繁更換軸承的尷尬。現場使用狀況來看在保證設備正常維護的情況下，主軸及軸承使用壽命長。

3.2．工藝性能

LF系列直線振動篩強大且穩定的激振力保證其在較低的安裝傾角下具有良好的通過能力，同時小傾角保證了在同樣篩分面積上篩分時間充足且具有較高的篩分效率。與國產篩分機3～3.5G的激振力相比，LF系列直線振動篩能夠更加輕易的在短時間內充分分散物料從而提高篩分的整體效果。

振動篩的支撐彈簧采用雙層彈簧，對振動的隔離效果明顯，對基礎產生很小的負荷。在現場的工作平臺上不會出現類似國產篩分設備的明顯震動。

3.3．維護及磨損狀況

LF系列直線振動篩人性化的設計激振器安裝在設備上部方便其拆卸起吊維護。在生產過程中LF系列直線振動篩細致的設計在給料端的橡膠保護不僅延長了篩板的使用壽命，同時也利于更好的布料亦可增大有效篩分面積整體提升設備的性能。設備優秀的潤滑方式有效的降低了軸承，主軸、激振器等核心部件的磨損。

4．在國內礦山的應用狀況

LF系列直線振動篩在國內幾大礦山運行良好，近年來推廣應用情況良好。

遼寧鞍鋼弓長嶺礦業公司三車間300萬噸鐵礦改造項目于2004年開始使用4臺LF2460D雙層直線振動篩用于閉路篩分作業，山西太鋼集團礦業公司尖山鐵礦900萬噸改造項目及峨口鐵礦600萬噸改造項目分別于2006年和2008年使用7臺LF2448D雙層直線振動篩及8臺LF1842D雙層直線振動篩用于閉路篩分作業。

通過多年使用，在2008年LF系列直線振動篩開始廣泛的被各大礦山企業接受。河北灤平縣偉源礦業有限責任公司采購4臺LF2145D雙層直線振動篩，包鋼集團內蒙古900萬噸鐵礦采購8臺LF2460D雙層直線振動篩、廣東河源堅基礦業公司180萬噸鐵礦采購3臺LF2460T三層直線振動篩、攀鋼密地選廠采購1臺LF3060D雙層直線振動篩、四川重鋼集團礦業公司太和鐵礦630萬噸鐵礦采購8臺LF2460D雙層直線振動篩，其中的2臺用于洗礦作業。

4.1．太鋼集團尖山鐵礦

以太鋼尖山鐵礦為例介紹設備主要的運行狀況：

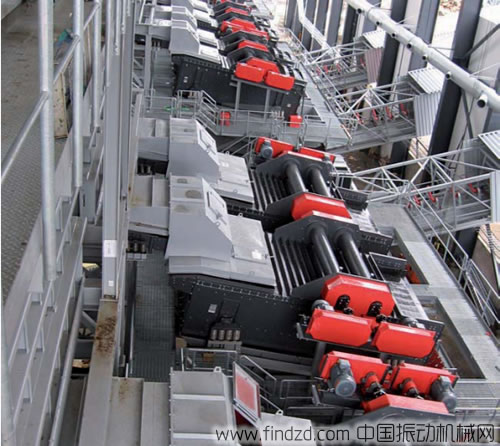

太鋼尖山鐵礦設計年能力900萬噸，破碎篩分工藝為三段一閉路。篩分車間安裝7臺山特維克LF2448D雙層直線振動篩作為閉路篩，其中正常使用6臺，1臺備用，2007年初正式投產。設備自運轉以來，工作穩定、篩分效率高、故障率低，完全滿足工藝要求。

主要工作數據如下：

À 振動篩尺寸：雙層 2400mm×4800mm;

À 安裝角度為：10度

À 單臺設備通過能力達到650t/h;

À 上層篩板壽命20天,下層篩板3~4個月（國產篩板）;

À 上層篩板篩孔為30×30mm、下層篩板篩孔為14×28mm;

À 篩分效率達到90%以上(數據來源于現場流程考察);

À 側面襯板的壽命為半年左右（國產襯板）;

À 激振器及軸承正常使用至今未出現故障；

À 設備運行平穩，減震效果好，工作平臺感覺不到震動。

4.2．鞍鋼集團弓長嶺鐵礦

以鞍鋼弓長嶺三選車間為另一例介紹設備主要運行狀況：

鞍鋼弓長嶺鐵礦三選車間2004年建成投產，設計年處理能力300萬噸，破碎篩分工藝為三段一閉路流程。篩分車間安裝4臺山特維克LF2460D雙層直線振動篩作為閉路篩，其中正常使用3臺，1臺備用。

設備主要工作數據如下：

À 振動篩尺寸： 雙層2400mm×6000mm;

À 安裝角度為：10度

À 單臺設備通過能力達到650－750t/h;

À 上層篩板篩孔為30×30mm、下層篩板篩孔為14×28mm;

À 篩分效率達到92%左右(數據來源于現場流程考察);

À 激振器及軸承正常使用至今未出現故障；

À 彈簧減震效果好，材質優良，自投產以來總共僅更換4根，

À 設備運行平穩，減震效果好，工作平臺感覺不到震動。

5．總結

LF系列直線振動篩設計緊湊，易于維護，工作穩定高效，篩分效率高。與同類篩分設備相比優勢明顯。在礦山現場的應用中，LF系列直線振動篩有效的提高了篩分作業的工作效率、降低了破碎篩分系統的循環負荷、提高了破碎系統的整體能力。另外，在改造項目中，可根據現場的空間情況對篩分設備的尺寸進行定制，增加了山特維克篩分設備應用的靈活性。
