中條山銅礦峪礦選礦廠是年生產能力400萬t的大型選礦廠。近年來，該選礦廠為了節能降耗，提高球磨機的生產效率，在提高圓錐式破碎機效率的同時，采取一系列措施提高篩分作業效率。

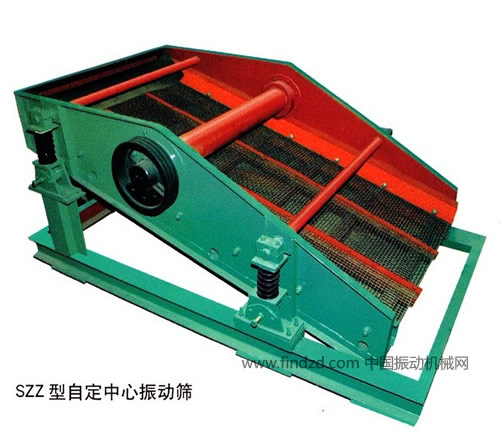

目前，該選礦廠使用的篩分機械有6臺SZZ1.8 ×3.6 m型自定中心振動篩和4臺YA2.1×6.0 m型圓振篩。由于整個篩面上存在著供料不合理的現象，篩子的給料端留有大量的細顆粒，物料層太厚大大降低了細顆粒的下落速度，而篩子的排料端則因為物料層較薄使大顆粒占用了篩面，細顆粒的數量少，篩面上供料不足的現象明顯，導致了整個篩面的利用率降低。當前廣泛應用的振動篩，具有一個共同的特點，即篩面各點的振幅頻率、拋擲指數、物料運動速度等理論上基本相同，不同的是入料端的料層比出料端的料層厚，為提高篩分效率，關鍵是使物料在篩面上的運動速度有較大的變化，即入料端的速度由大逐漸減小，待物料走完大半行程后，運動速度出現較大下降，直至為保持最小運動速度將物料送至排料端。
入料端的運動速度大，可使物料端的厚料層很快拉平減薄，使物料較快接觸篩面，這樣小顆粒物料較快透篩，隨著物料向前運動，透篩的難度逐漸增大，這時減小物料的運動速度，即增加物料在篩面上的停留時間，也增加了透篩的幾率。此外，除延長物料的停留時間外，還應增加物料在篩面上的跳動頻率，增加物料顆粒與篩孔接觸的機會，加速物料透篩速度等。
通過上述分析及查找有關資料，雙頻異幅振動篩的激振源是由2臺具有不同特性的激振器組成，激振器分別安裝在篩分箱的兩端，入料端的振幅大頻率低，出料端振幅小頻率高，激振器采用雙軸箱式結構，激振器所產生的交變定向激振力，通過軸箱兩端的連接點為電機脫離篩分箱振動，驅動電機放在離開篩分箱的專用支架上。這樣，雙頻異幅振動篩沿篩分箱的方向上篩面各點具有不同的工作特點，不論其振幅、頻率、拋擲指數等均不相同，特別是物料沿篩面運動速度將產生較大的差異。
針對上述分析，選礦廠于2007年6月在使用此頻率的3#工作面SZZ1.8×3.6 m型自定中心振動篩進行了改造。在振動篩的前后兩端由2臺頻率不同的振動電機產生振動，振動電機裝在給料端，其頻率低振幅大，另一臺振動電機裝在排料端其頻率高但振幅小，給料端大振幅低頻率的振動有利于物料迅速分層，篩分物料并向前運動，排料端小振幅高頻率的振動可防止物料的粘連，從而提高了篩分效率。

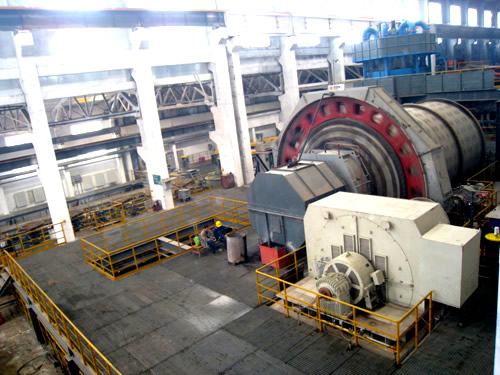

通過將SZZ1.8×3.6 m型自定中心振動篩改造為雙頻異幅振動篩，有效改善了振動篩的各項技術性能，提高了選礦廠系統生產的要求，使球磨機的平均效率由原來的39.8 t/h，提高到了41.2 t/h，每年多處理礦石13.7萬t，多生產精礦品位25%的銅精粉249 t，約增產值218萬元。
張軍霞 張紅強 山西中條山銅礦峪礦機修站
|
