巴山牌”系列平面搖篩是一種經典的慣慣性篩分設備，其全新的設計理念和獨特的結構，使之成為較接近手工篩分作的篩分機，成就了搖篩幾近好的篩分效果，具有廣闊的應用前景。它巧妙的把篩——圓周運動，顛——向上拋擲運動結合起來。由于結構和工作原理的獨特性，平面搖篩特別適合于細小顆粒和微細粉物料、圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網、比重較輕的粉狀物料?？捎糜诟墒胶Y分，也可用于濕式篩分，廣泛用于礦業，建材，冶金，鑄造，磨料，化工，輕工，醫藥，食品等行業對粗細物料的分級處理等作業，

產品結構

驅動電機

　　V型皮帶傳動180-320 rmp低頻率，常規電機。可調節的帶傾角的剛性曲軸，帶

負載時加速度為1-1.5g。

　　1. 觀察口2.出料口3.底框4. 驅動軸5.拉簧6.加油口7.主軸8.底座9.皮帶輪10.皮帶11.電機12. 偏心機構13.防護罩14.加油口15.鎖緊裝置16.篩格17.密封蓋18.進料口

結構特點

　　堅固的獨立模塊設計，硅膠密封。便于簡單快捷的安裝和拆卸，大約需要15分鐘左右即可完成。

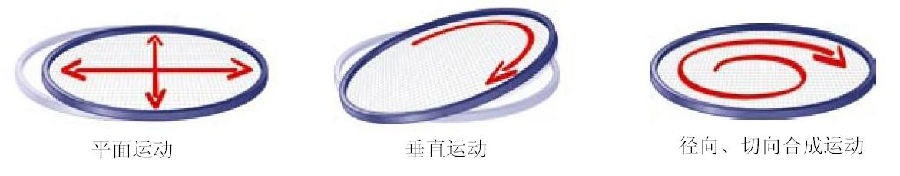

運動原理

　　三維搖擺運動，合理結合物料的旋轉運動上下的翻動。離心率：35mm（可調）高頻率的短距離振動。

　　設備所有的參數，諸如離心率，徑向速度和切向傾角可達到較理想的效果。

噪聲

噪聲：60-70dbA，借助上下配重塊能夠完整的平衡。

輔助清潔系統：

　　A.清潔球 B.滾筒或是平刷清潔　C.噴氣清潔    D.空氣和毛刷結合

產品特點

　　1.可實現單層或多層的高產率篩分

　　可篩分較大至6個粒度。篩體直徑從600mm（24英寸）-2600mm(104英寸)；小型搖篩可配備4層篩面，大型的則可達到5層，同時提供5至6組的分級。

對于單一分級的產品，我們的技術可以幫助你在同一臺篩上得到雙倍甚至更高的產能。

　　2.較大化的篩分效率以及產品效率

　　搖篩的原理實際上是機械的模擬人類的手篩。平緩的加速配合低速運轉以確保物料始終滾動在篩網的表面。尤其對于干燥的，低密度的顆粒；還能有效減少高研磨性的產品對篩子本身（尤其是篩網）的磨損。

　　3.每層篩網實現有效的粗細顆粒分級

　　物料從幾乎水平的篩體中心進料，沿螺曲線向外圍發散。與此同時，隨著垂直加速度的增大迫使細顆粒的產品有效透過篩網表面。

　　4.省心便捷的操作

　　當產品粒度接近30微米的時候，網孔度堵塞成為亟待解決的問題。有了我們的多種清潔系統后會迎刃而解；清潔球，獨立齒輪驅動的毛刷清潔，噴氣清潔以及噴氣/毛刷組合清潔系統。部分采用或全部為噴氣清潔的篩分系統，通常用于粘性較大或是帶靜電的產品。

　　5.對易碎物料的破損有效減少

　　手篩能夠給予物料溫和的處理。搖篩好的再現了同樣的運動，應用于各種禁止顆粒破損的場合，例如：顆粒噴霧干燥的咖啡，生物制藥的粉狀產品，以及奶粉和金屬粉末

　　6.有效減少維護時間

　　快至15分鐘簡單快捷的拆分和安裝。只需對軸承定時潤滑，保證設備滿負荷的連續運行。

　　7.更少的維護費用

　　主要的易損件包括：篩網，密封圈，橡膠球或是毛刷。

　　8.可以忽略的動態基座負荷

　　每一臺搖篩出廠前都會在特制的裝置上調節至完整平衡。所以在用戶的現場，它可以放置在很高的鋼結構上，考慮到動態負載的復雜性需要啟動前再一次作平衡測試；

　　9.低噪聲，低能量損耗

　　由于簡單的模塊化設計和低速運轉的特點，搖篩的噪聲始終保持在60至70dB，保證了流暢安靜的運行；采用普通Y系列電機，較小的機械驅動為0.25KW，重達2噸的較大機型只需要5.5KW的功率；

　　10.絕對的防塵操作

　　除了現場已有的通風系統，搖篩不需要任何空氣凈化或粉塵收集的輔助裝置。系統可自帶氣密和真空設計，還有氮凈化等。
