一）WBP1200×3600新型板式喂料機技術文本

序號 參數 單位 說明

1 基本參數

名稱 新型板喂機

規格 WBP1200×3600mm

喂料實際寬度 mm 1100

中心距 mm 3600

輸送傾角 ° 0

輸送物料 石膏

輸送物料粒度 mm ≤400

輸送速度 m/s ～0.06

輸送量 t/h ～40

額定功率 kW 4

安裝方式 左裝或右裝

設備重量 t ～5.8

2 技術參數

2.1 槽板

型號 WBP1200

內寬度 mm 1200

橡膠輸送板 1400mm鋼絲繩芯膠帶

板厚度 mm 14

2.2 鏈條 BL160

節距 mm 160

鏈板材質 45

滾子材質 20Cr

銷軸材質 40Cr

2.3 機架部分

卸料區段 采用中間軌道，能承受沖擊載荷

2.4 主動鏈輪裝置

主軸

材料 40Cr

處理方式 調質

硬度 HB220-250

主動鏈輪

齒數 8

節距 mm 160

材料 ZG310-570

處理方式 表面高頻淬火

表面硬度 HRC50-55

軸承

型號 23226CA/W33調心滾子軸承

制造商

潤滑脂類型 二硫化鉬潤滑脂

2.5 從動鏈輪及拉緊裝置

從動軸

材料 45

處理方式 調質

硬度 HB220-250

從動鏈輪

材料 ZG31-570

處理方式 表面高頻淬火

硬度 HRC50-55

軸承

型號 帶滑塊座外球面軸承UCK318

潤滑脂類型 二硫化鉬潤滑脂

拉緊裝置 彈簧螺旋拉緊

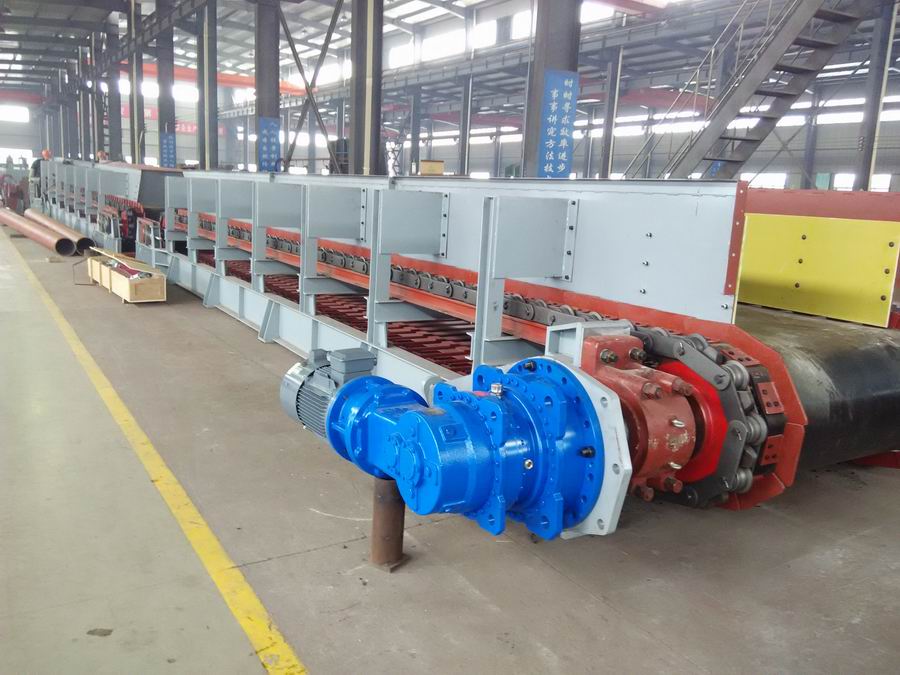

2.6 驅動裝置

電動機 1臺

型號 變頻調速電機YVF2-112M-4

功率 kW 4

轉速 r/min 1450

電壓 V 380

防護等級 IP54

絕緣等級 F

頻率 Hz 50

減速機 1臺

型號 P2KA9-500行星齒輪箱

速比 500

高速軸聯軸器 彈性柱銷齒式聯軸器

2.7 刮泥裝置

刮泥板材料 聚氨酯設置在尾部，可以將粘在皮帶上的物料刮落到下道設備

二）WBP1200×3600新型板式喂料機供貨范圍

序號 設備及部件名稱 數量或規格

1 新型板喂機 WBP1200×3600mm

1.1 傳動裝置 1套

減速器 P2KA9-500（1臺）

電動機(變頻調速) YVF2-112M-4（1臺）

1.2 機架 1套

1.3 頭輪裝置 1套

1.4 尾輪裝置 1套

1.5 刮泥裝置 1套

1.6 鏈條 1套

1.7 運行部分 1套

1.8 安裝地腳螺栓 1套

2 隨機技術資料 1套
