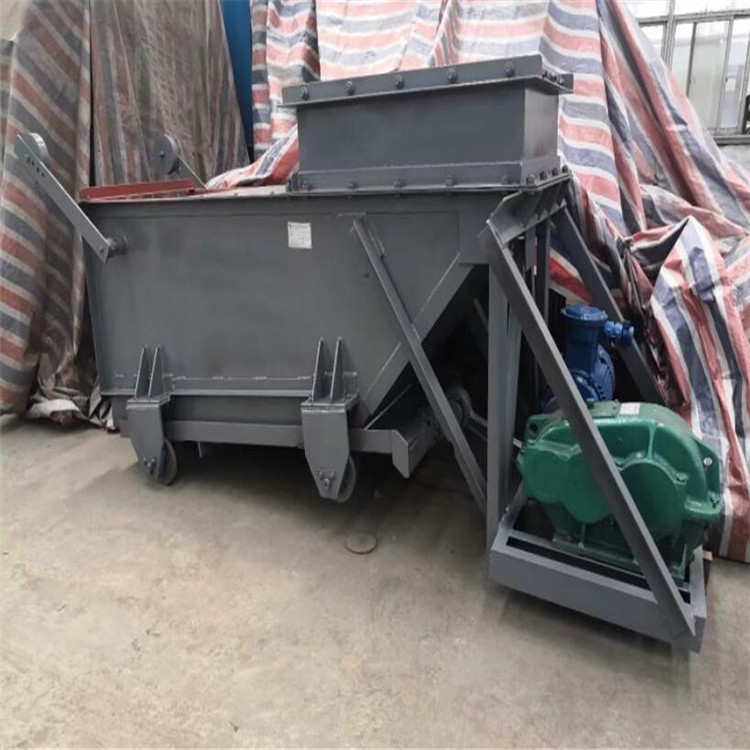

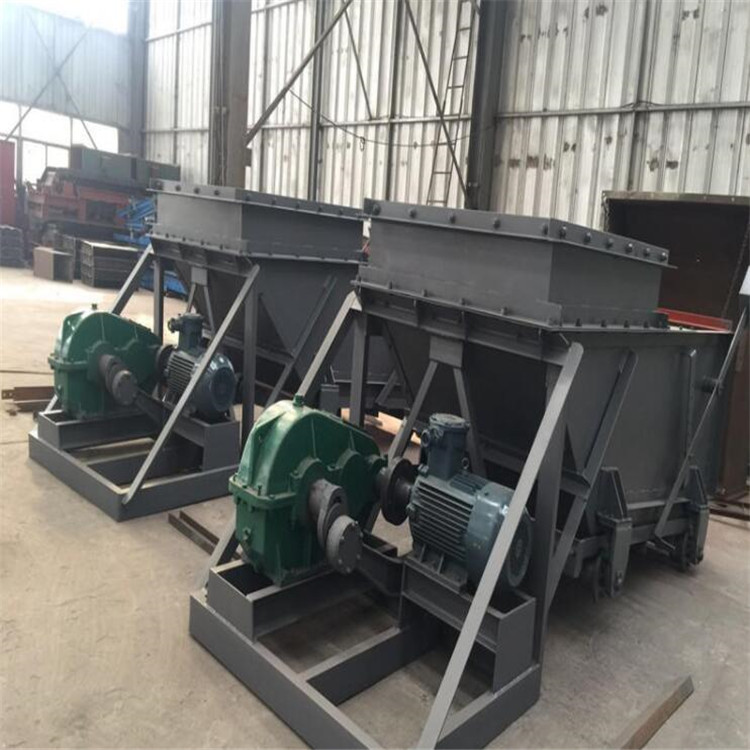

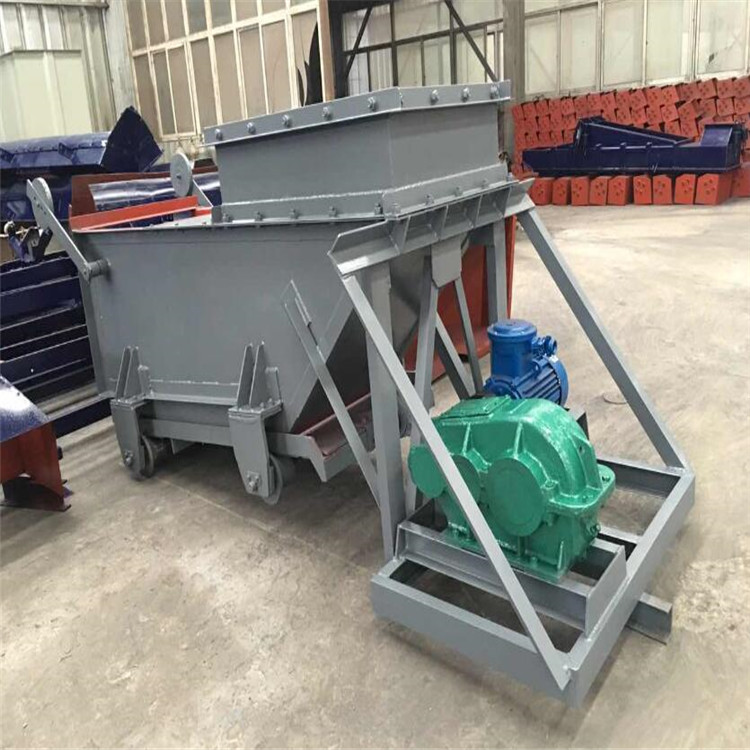

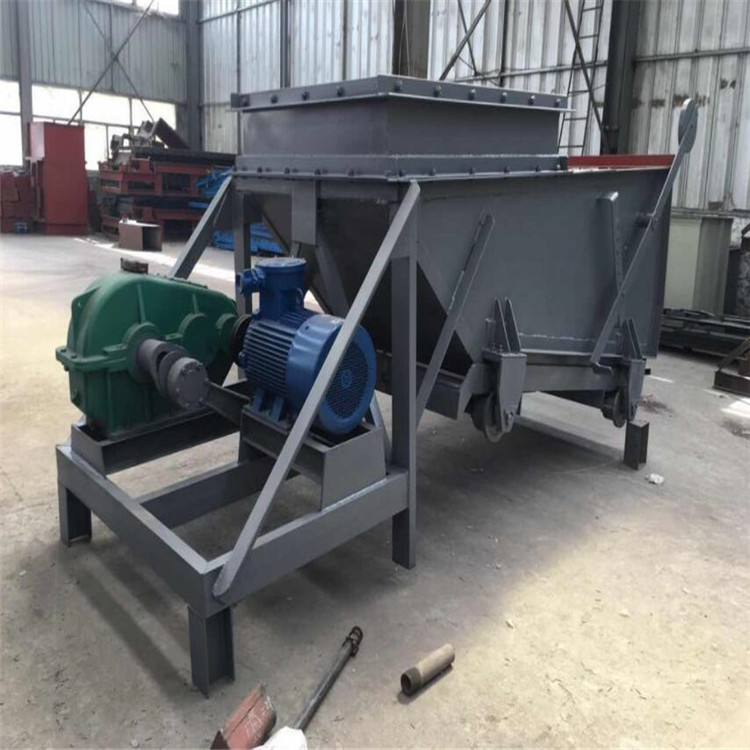

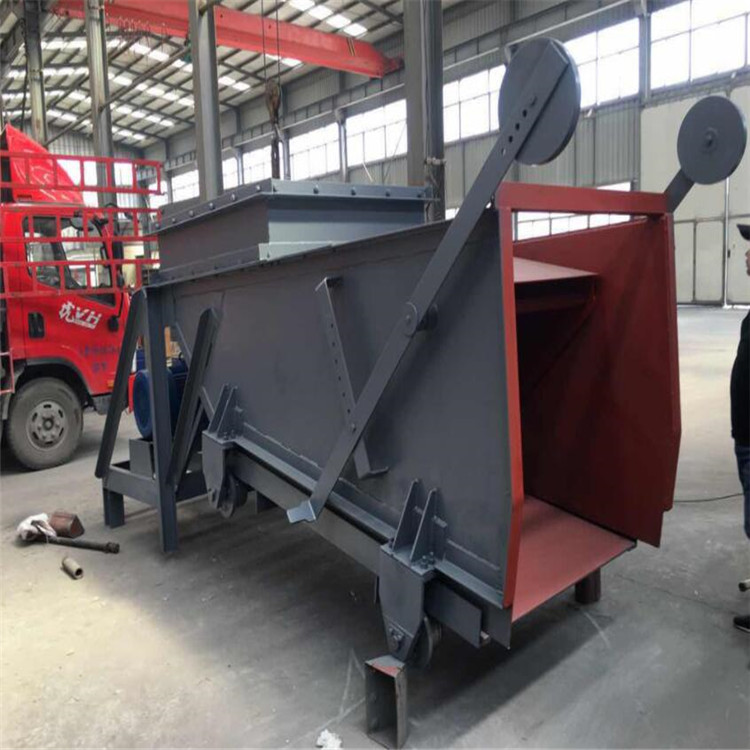

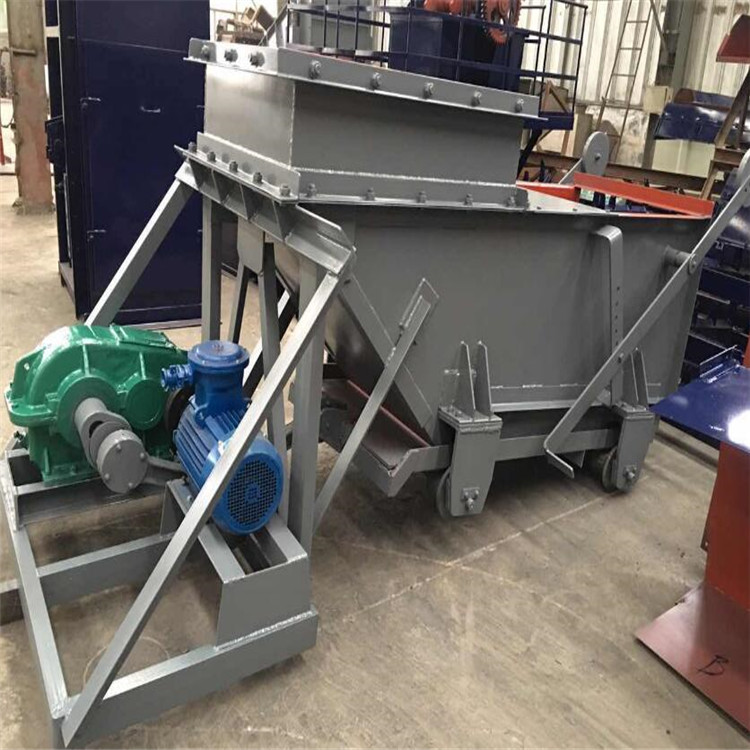

K1K2K3K4往復式給煤機

 GMW(K)型往復式給料機是利用曲柄連桿機構拖動下傾5°的底板在輥上做直線往復運動,當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。從而把煤或其它磨琢性小,粘性不大的松散粒狀,粉狀物料從給料設備中均勻地卸到受料設備中。

主要特點：

     1.重量輕，體積小，維護保養方便。

     2.結構簡單，運行可靠，調節安裝方便。

     3.封閉式框架結構，提高了機架的剛度。

     4.裝有限矩型液力偶合器，能滿載啟動，過載保護。

     5.給料量可達1200噸/小時（煤）,往復式給料機。

     6.采用了平面二次包絡環面騾桿減速器設計，承載能力大，傳動效率高。

     7.側襯板、斜襯板與底板之間留縫可調，能有效地控制留縫大小，減少了漏料。

     8.驅動裝置對稱布置，并采用雙推桿 ，使整機愛力均衡，傳動平穩，消除了底板往復時的扭擺現象。

     9.底板有立向筋板，并用三道通長托輥支承，保證了底板本身剛度，消除了現有往復式給料機底板工作中彎曲變形的弊病。

     10.襯板由小塊耐磨鋼板拼成，這樣不僅更換時輕便容易，而且可以根據實際磨損情況，有效地更換磨損了的襯板塊，從而使材料合理利用 ，降低維修費用。

工作原理:

     K型往復式給料機是由機架、底板(給料槽)傳動平臺、漏斗閘門、托輥等組成。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連軒機構拖動傾斜的底板在插輥上作直線往復運動，將煤均勻地卸到運輸機械或其它篩選設備上。K型往復式給料機設有帶漏斗、帶調節閥門和不帶漏斗、不帶調節閥門兩種形式。該機適用于礦井和選煤廠，將煤碳經煤倉均勻地裝載到輸送機或其它篩選、貯存裝置上。

K型往復式給料機安裝及使用:

     1.往復式給料機是固定安裝在儲料倉口下,在安裝前需要水平位置,將機架與倉口用螺栓緊固,然后再將傳動平臺安放在正確位置上,H形架與機架,傳動平臺焊牢,減速機、電動機找正安裝,調節適當,用螺栓緊固。

     2.安裝后需要進行空負荷試車,運轉當中,檢查各部件工作是否正常,滾動軸承溫升不得高于60℃。

     3.依據卸料要求調節生產率時,將曲柄部位銷軸拔出,松動螺母,轉動曲柄殼的位置“1、2、3、4”選擇固定,將銷軸裝入,聯結曲柄與曲柄與曲柄殼,緊固銷軸和螺母,調整完畢后再開車 。

說明:

     1.K型往復式給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶閘門組合成的多種型式,如帶漏斗,帶調節閘門;帶漏斗不帶調節閘門。

     2.調調節閘門時,其給料量受調節閘門控制。

     3.一般供貨時為普通電機,ZQ型減速機,如有其他要求,需訂貨時說明,如用660電壓電機,其它型號減速機等。

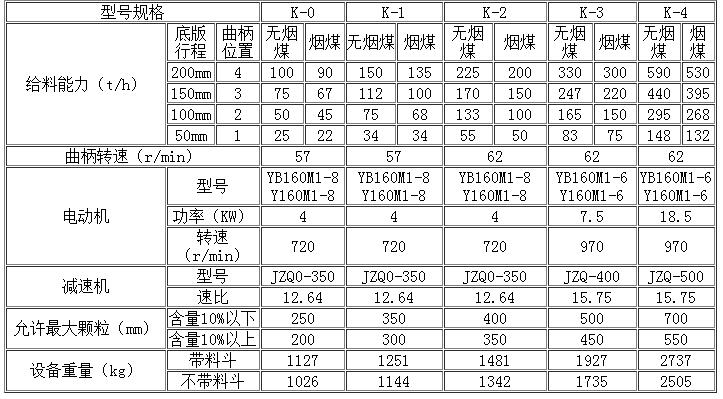

K型往復式給料機技術參數表:

注釋:K型往復式給料機可以調節曲柄位置，從而調節底板行程而達到調節給料量，表中所列的給料能力是每種機型在該行程時并且調節閘門調到正常給料量。
