供應225S06/010102鏈輪組件 張家口煤機SGZ630/150刮板機

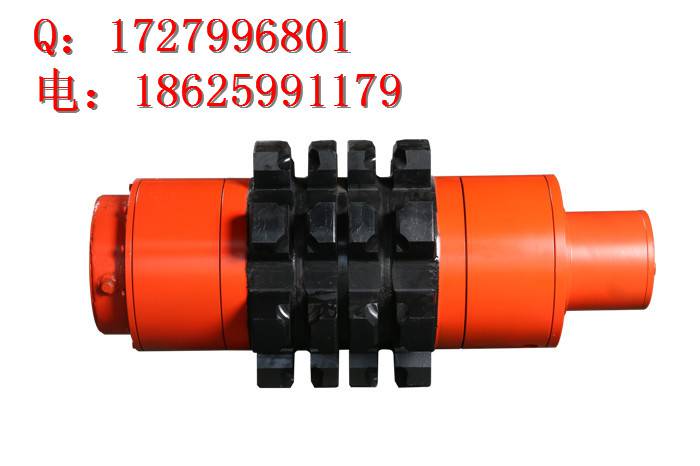

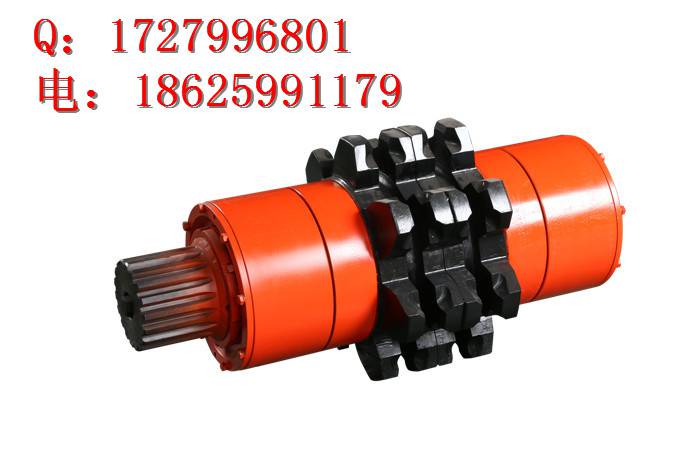

225S06/010102鏈輪組件

適用于張家口煤機SGZ630/150刮板機

【用途】

鏈輪軸組是綜采刮板機機頭部分的重要組成部分，在煤炭開采中，鏈輪通過減速機帶動，鏈條帶動刮板在中部槽中運行，從而達到運輸煤炭等物料的目的。

刮板鏈安裝在中部槽的上下槽中，繞過機頭和機尾處的鏈輪構成封閉的無極鏈，鏈輪轉動帶動刮板鏈在中部槽中運行完成運煤工作。刮板鏈是由圓環鏈、刮板、聯接環、螺栓等零件組裝而成。

鏈輪組件位于刮板機機頭傳動部。傳動部主要由機頭傳動部和機尾傳動部上的電動機將動力經液力偶合器、減速器傳遞到機頭和機尾的鏈輪上,鏈輪帶動繞過機頭、機尾鏈輪的刮板鏈，刮板鏈沿著運煤方向在中部槽中運行，將煤炭運至卸載端。? 機頭、機尾是本機的動力部分，機頭（尾）包括：推移梁、過渡槽（機尾聯接槽）、盲軸、機頭架（機尾架）、減速器、聯接罩、液力偶合器、電動機、鏈輪、撥鏈器和護軸板等主要零部件。在機頭的減速器上還裝有摩擦緊鏈器。

【結構】

鏈輪軸組裝在機頭傳動部的機頭架、機尾架上，主要由端蓋、軸承座、鏈輪齒、鏈輪軸、浮封環組件、滾動軸承和滾筒等組成。

鏈輪組件：鏈輪的結構主要由鏈輪、半滾筒等零件組成，通過M24螺栓組裝成一體。

安裝傳動部：將輸送機機頭和機尾移放在所需長度的兩端，并與相應配套的各種推移梁聯接好。機頭架與順槽運輸機間應保持一定的卸煤高度。將減速器安裝在機頭架靠采空區的側板上，必須使減速器第四軸的密封殼體頸部與機頭架的支撐孔吻合，側面鍵槽與機頭架側板導向鍵吻合，注意透氣塞應在減速器的上部。并依次安裝連接罩、電動機。在減速器第四軸的輸出端安裝機頭鏈輪，并在機頭鏈輪的另一端安裝盲軸，傳動部必須水平放置，不得傾斜。

【材質】優質合金鋼材

【工藝】鏈輪采用合金鋼鍛造而成，由加工中心加工成形，齒部經淬火處理。鏈輪要求鍛件表面不得有裂紋、夾層、褶皺、鍛傷、夾渣、結疤等缺陷。鏈輪組件運行 6 個月后，調轉 180°后安裝，以便使鏈輪齒的兩側面均勻磨損。

【分類】

按使用位置分為：機頭鏈輪軸組、機尾鏈輪軸組。

按適用機型可以分為：630、730、764、800、830、900、1000、1200、1250、1400等型號。

按配套主機廠分為：張家口煤機鏈輪軸組、山東礦機鏈輪軸組、西北奔牛鏈輪軸組、山西煤機廠鏈輪軸組、鄭煤機鏈輪軸組、淮南長壁鏈輪軸組、林州重機鏈輪軸組、三一重工鏈輪軸組等。
