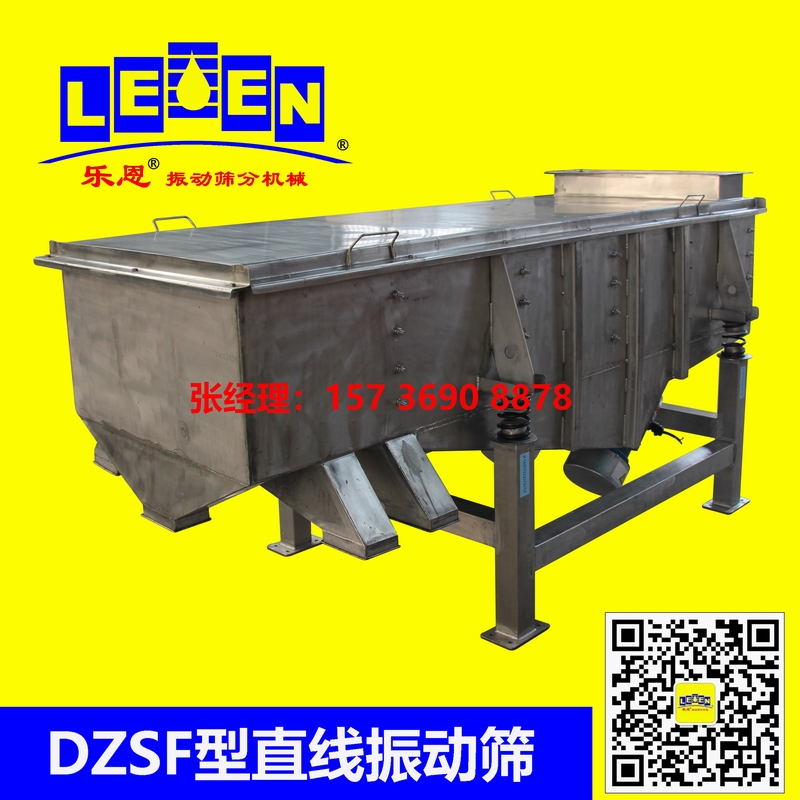

DZSF型直線振動篩

一、產品簡介：

DZSF型直線振動篩適用于0.74-10mm，含水小于7％，無粘性物料的任何干式物料的篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。

本篩機與搖板篩、電磁振動篩、旋振篩相比，有如下特點：篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長。

二、工作原理:

DZSF型直線振動篩為雙振動電機或雙振子驅動，利用振動器激振的原理工作。當雙振子作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。雙振子軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。

三、主要結構:

篩體結構：篩體各部分均采用軋制鋼板及型材焊接而成（部分組體間為螺栓連接）整體剛度好，牢固可靠。

篩框：DZSF型為優質木材，輕巧耐用，也可采用勾板式；ZKS型為勾板式或壓板式，牢固可靠。

篩網：均為金屬絲編織方孔篩網或鋼板網、焊接網、條型網，也可按用戶要求采用其它類型篩網。

篩體（振動部分）：由彈簧支承于下座架上，減振有效。

圖示為座式，可根據用戶需要改為吊掛式。

四、安裝及調試：

1、將機器置于平整堅實的水平地面（混凝土或鋼結構地面），穿入地腳螺栓（基礎螺栓用戶自備），緊固。

2、將彈簧套在上、下座圈上（安放篩體），彈簧應完整進入彈簧座圈，保證垂直，不得扭歪。

3、篩機的振動部分不得與機外其它物體有任何硬性連接或接觸。

4、接通電源，按下啟動按鈕（本機可直接啟動），使振動電機同步反方向旋轉。

5、激振力的調整：振動電機或振子的兩端偏心塊為可調試，調整兩偏心體的夾角可改變其激振力的大小，篩機出廠前激振力已調到優質狀態，可直接進入使用，無需再作調整。

必要時，可按以下方法調整：打開兩端防護罩，松開偏心塊的緊定螺栓，將兩端的可調偏心塊作同方向轉動，使其上的數值對位軸頭上的刻線，此時即為所需激振力。調整完畢，將緊固螺栓旋緊。

6、此類篩機開、停機通過其振區時會產生較大幅度的振動，為改善這一狀況，可配接電氣制動裝置。

五、使用、維護與保養

1、篩機運轉時，其振動部分不得與機外任何物體連接或接觸。（軟性聯接須在生產廠指導下使用）

2、物料喂料時，應在進料口的整個篩體寬度方向上喂入，以保證篩面上物料的均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網。

3、開、停機前，篩面上不得有存留物料。

4、設備運行中如有異常聲響，應立即關機檢查，排除故障后方能開機。

5、振動電機的維護保養見其使用說明書。

四、技術參數:
