一、用途及特點：
CZ型倉壁振動器是靠高頻振動和沖擊力，有效地消除物料由于內摩擦，潮解，帶電、成份偏析等原因而引起的堵塞、搭拱現象，使物料從料倉口順利排出。保證穩定地供料所必需的設備。CZ型倉壁振動器已廣泛地應用于礦山、冶金、化工、建材、機械等各行業中。 CZ型倉壁振動器具有體積小、重量輕、結構簡單、耗電量低和維修量小的特點。
二、型號技術參數表：
|
項目/型號
|
CZ10
|
CZ50
|
CZ100
|
CZ250
|
CZ400
|
CZ800
|
|
CZ200
|
CZ600
|
CZ1000
|
|
振動力
|
10
|
50
|
100
|
250
|
600
|
1000
|
|
有效功率(KW)
|
0.008
|
0.03
|
0.1
|
0.06
|
0.15
|
0.2
|
|
工作電壓(V)
|
220
|
220
|
220
|
220
|
220
|
220
|
|
電源頻率(HZ)
|
50
|
50
|
50
|
50
|
50
|
50
|
|
工作電源(A)
|
0.11
|
1
|
1.6
|
1
|
2.3
|
3.8
|
|
振動頻率(次/分)
|
3000
|
3000
|
3000
|
3000
|
3000
|
3000
|
|
振動體掁幅
|
1.5
|
1.5
|
1.5
|
2
|
2
|
2
|
|
控制方式
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
半波整流
|
|
整機重量
|
2
|
7.5
|
22
|
22
|
58
|
119.3
|
|
適于安裝料倉壁厚
|
|
|
|
|
|
6.0-14
|
注：適于安裝料倉壁厚其板值供參

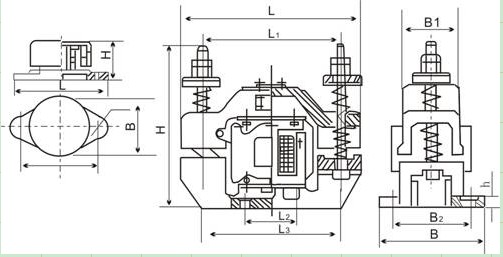

結構尺寸：
CZ10 CZ50 CZ100型 / CZ200、CZ250、CZ400、CZ600、CZ800、CZ1000
|
型號
|
L
|
L1
|
L2
|
L3
|
H
|
B
|
B1
|
B2
|
h
|
n
|
φ
|
備注
|
|
CZ10
|
185
|
146
|
|
|
90
|
120
|
|
|
6
|
2
|
10
|
|
|
CZ50
|
280
|
260
|
|
|
125
|
185
|
|
|
8
|
2
|
13
|
|
CZ100
|
280
|
250
|
|
|
165
|
185
|
|
|
12
|
2
|
13
|
|
CZ250
|
302
|
232
|
|
220
|
242
|
190
|
103
|
140
|
15
|
2
|
21
|
同（CZ200）
|
|
CZ600
|
410
|
300
|
100
|
262
|
363
|
240
|
155
|
190
|
20
|
4
|
22
|
同（CZ400）
|
|
CZ1000
|
520
|
375
|
120
|
460
|
380
|
295
|
170
|
230
|
35
|
4
|
26
|
同（CZ800）
|
三、結構及工作原理：
倉壁振動器的結構如圖1、圖2所示。圖1為CZ10、CZ50和CZl00型橡膠彈簧振動器；圖2為CZ200、CZ250、CZ400、CZ600、CZ800、CZl000型螺旋彈簧振動器。
倉壁振動器的工作原理如圖3所示。倉壁振動器由振動體、共振彈簧、電磁鐵、機座等部件組成。鐵芯和銜鐵分別固定在機座和振動體上，振動體等部件構成質點M1、機座等部件構成質點M2。M1和M2由彈性系統聯系在一起。由于機座緊固在料倉壁上，這樣就構成了單質點定向強迫振動系統。根據機械振動的共振原理，電磁鐵的激振頻率為W彈性系統自振頻率為W。，使其比值W / W0=0.9左右。處于低臨界狀態下共振。
振動器的控制原理為半波整流。電磁線圈由交流電經二級管整流供電。當線路接通后，正半周脈動直流電壓加在電磁線圈上，由于電磁鐵的作用，在振動體和機座之間產生脈沖電磁力，振動體被吸引，此時彈性系統貯存勢能，在負半周二級管不導通，電磁力消失，借助彈性系統貯存的勢能，使振動體向相反的方向振動。這樣周而復始，振動體便以交流電的頻率往復振動。
圖1
1、機座；2-機電磁鐵芯； 3-共振彈簧；
4-振動體；5-線圈； 6-硬橡膠沖擊塊；
7-調整螺栓；
圖2
1、鐵芯2、銜鐵3、線圈
4、機座5、共振彈簧6、振動體
振動體的周期性高頻振動，通過“沖擊塊”傳遞給料倉壁。倉壁的周期性振動。一方面使物料與倉壁脫離接觸，另一方面使物料受交變速度和加速度的影響。處于不穩定狀態，從而有效地克服物料的內摩擦力和聚集力。使物料從料倉口順利地排出。
圖3
四、使用及安裝
|
