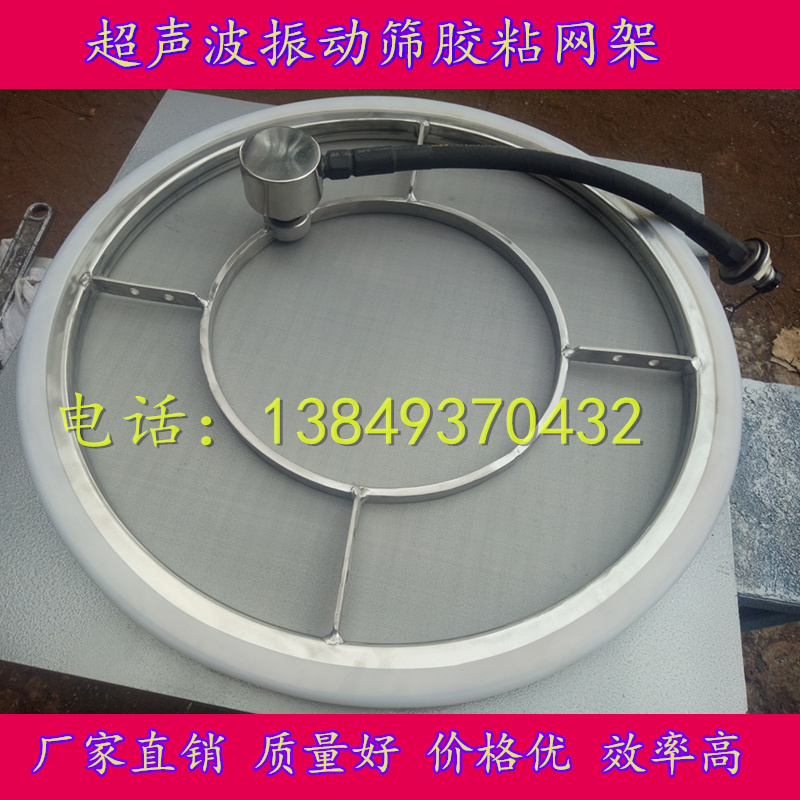

直徑1000型振動篩篩框 超聲波網架 內置外置膠粘篩架，超聲波網架分為換能器內置式和外置式兩種；網架常用規格型號為：600 -800 -1000 -1200- 1500 -1800 -2000mm。超聲波網架制作也比較嚴格，超聲波振動篩網架是承載超聲波篩分系統中換能器的重要部件，也是承擔篩網的重要部件。超聲波振動篩網架的好壞直接關系到篩機在使用過程中的壽命與物料產量和精度。判定超聲波振動篩網架優劣的標準有：使用材質為304不銹鋼，厚度3mm。焊接工藝需氬弧焊。焊接完成后需將焊接點完全打磨。篩框圓周直徑不得誤差0.2mm。

超聲波網架

超聲波振動篩網架特點：
1. 極強的篩分能力和很高的篩分精度，從而實現高精度篩分，篩分精度可提高70%，產量可提高1-10倍。
2. 不需要彈跳球清網，杜絕橡膠磨損引起的再污染。
3. 真正解決強吸附性、易團聚、高靜電、輕比重物料的篩分難題。
4. 保證所篩分物料的蹤。
6. 換能器能量轉換效率高（達到國外同行標準）。
7. 24小時連續工作，控制電源和換能器不需降溫（達到國際同類產品標準）。
8. 換能器與篩網采用螺扣連接，便于拆裝、清潔。
9. 分離式結構，具有共振環，效果好，篩網壽命長。
10. 有效防止篩網堵塞，難篩分的物料也幾乎不會堵塞網孔。能夠控制較窄的粒度范圍。

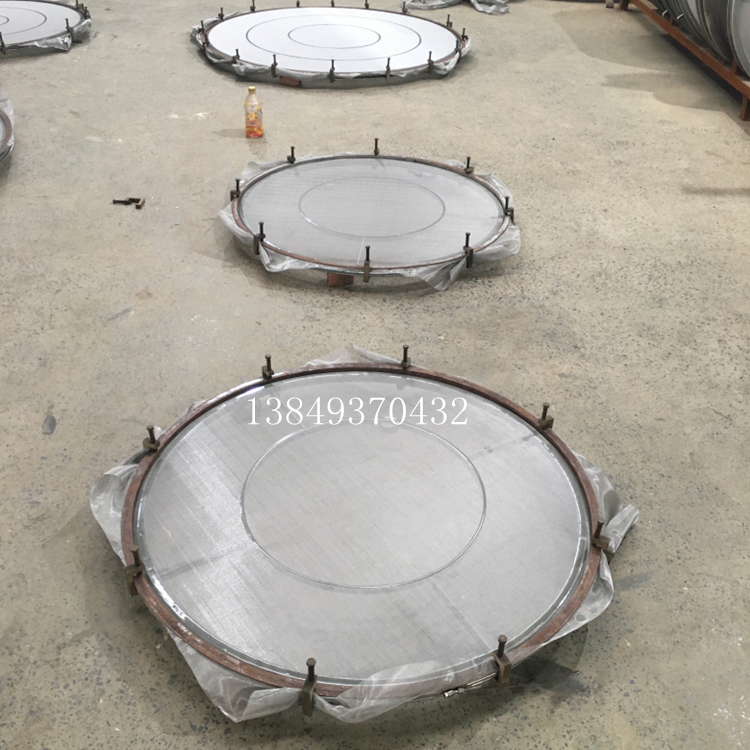

11. 粘接式篩網固定網架，無污染，無死角，受力均勻，更換方便。

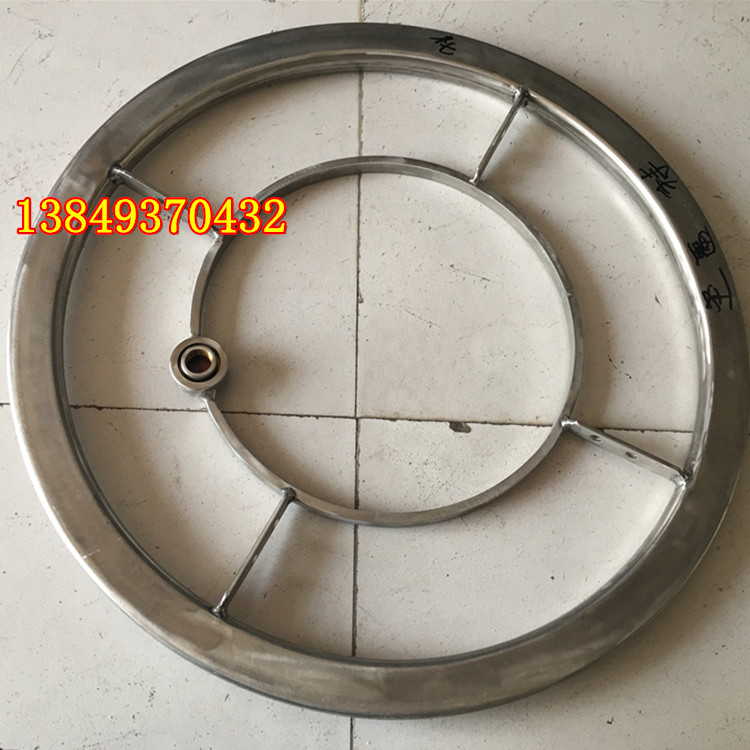

超聲波振動篩網架是超聲波振動篩主要的組成部分，超聲波振動篩專用網架上有焊接好的換能器安裝絲口，高頻振動由換能器傳遞給超聲波網架，每秒可達3000次左右。超聲波振動篩網架選用粘網設計，篩網張緊力較高，有高頻換能器傳遞到每一根篩網絲，篩透率相對提高1-70%左右。
