超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的較有效的解決方法。可廣泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。

1.     結構：

     超聲波諧振電源： 液晶顯示窗口，38KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蕩器發熱量低，工作狀態穩定。

l  高頻連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。

l  連接器： 航空連接插件。

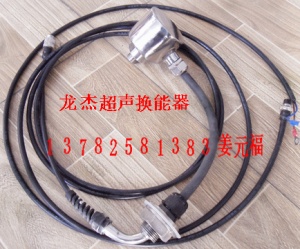

l  振蕩器： 高性能超聲波轉換器件。

l  超聲波網架： 由外網架與共振環組成。

l  篩網： 適用于10目~635目。

2.     基本工作原理：

       超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。振動篩堵網的問題是制約篩分效率的關鍵,堵網問題解決了,其他問題就迎刃而解。超聲波裝置起到了清理篩網的作用。解決了由于篩孔上的靜電附著力,粉末的凝聚作用和插入粗糙網絲表面的微粒而造成的堵塞問題。提高了篩分效率。

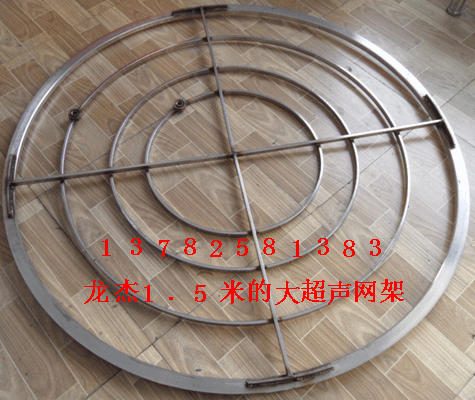

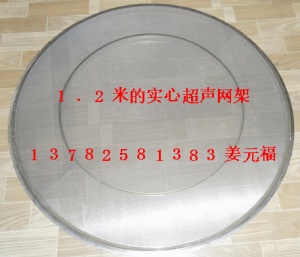

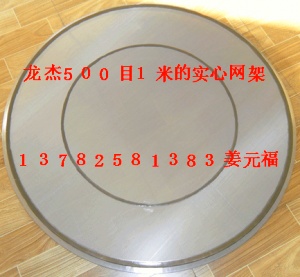

      超聲波網架是整個超聲波系統將能量完整傳導到篩網網面上的重要組成部分。它采用特制雙環結構，經過有效測量和設計它將充分發揮超聲波功效，并把振幅在篩網的整個區域合理分配，使超聲波能量在整個篩網網面能均勻傳遞。達到能量百分之百的運用到篩分全過程。

3.     一般技術數據：

超聲波諧振電源：

4.1  電源輸入： 交流220V±10%   50~60Hz

4.2  整機電流： ≤0.6A

4.3  高頻電流： ≤0.5A

4.4  工作頻率： 38KHz

4.5  工作模式： 連續、 脈沖

4.6  環境溫度： -10~40℃
