縱觀礦山機械行業在近年來的發展趨勢，未來一年將是世界礦山機械行業快速成長的一年，特別是對于中國國內的礦山機械設備制造商而言，發展機遇不可多得。近幾年來，我國破碎行業在海外需求旺盛的拉動下，開始走俏。隨著科技的進步，破碎機械技術的更新升級，其適用范圍越來越廣，不僅使用于選礦工業同時也能廣泛的用于水泥工業，并在其具有重大的作用。
        破碎，就是用外力將大顆粒物料變成小顆粒物料的過程，其使用的機械就叫破碎機。凡用外力將小顆粒物料變成粉體物料的過程，叫粉碎或磨碎、簡稱粉磨。它所使用的機械叫粉磨機械。將破碎和粉磨聯合起來簡稱碎磨，所使用的機械簡稱粉磨機械。
        在選礦工業中破碎機一般處理較大塊的物料，產品粒度較粗，通常大于8毫米。其構造特征是破碎件之間有一定間隙，不互相接觸。破碎機又可分為粗碎機、中碎機和細碎機。一般來說磨礦機所處理的物料較細，產品粒度是細粒，可達0。074毫米，甚至還要細些。其結構特征是破碎部件（或介質）互相接觸，所采用的介質是鋼球、鋼棒、礫石或礦塊等。但有的機械是同時兼有碎礦與磨礦作用，如自磨機。∮5。5×1。8米自磨機處理礦石粒度上限可達350～400毫米，產品細度可達—200目占40%左右。
        水泥的破碎：在水泥生產過程中，大部分原料要進行破碎，如石灰石、黏土、鐵礦石及煤等。石灰石是生產水泥用量最大的原料，開采后的粒度較大，硬度較高，因此需要經過破碎機進行破碎，例如鄂式破碎機，反擊式破碎機，圓錐式破碎機，沖擊式破碎機(制砂機)等。其石灰石的破碎在水泥廠的物料破碎中占有比較重要的地位。

        大型石灰石破碎機在新型干法水泥生產企業中的應用

           目前，我國一些機械廠制造的各種不同型式的破碎機，對于現代大型干法廠來講，有些單體設備的能力遠遠不能滿足要求。過去我們進行了一些技術，設備的引進，如冀東水泥廠4000t／d的破碎機為MAMMUT70／90，能力為650t／H；柳州水泥廠年產3200t／d的破碎機為EV200×300，能力為800t／h等，為了滿足大型干法廠的需要，我國也進行了大量的工作，研制出了Φ2000×2200mm單轉子石灰石單段錘式破碎機，并于1986年8月通過了鑒定，應用在魯南、耀縣、新疆、雙陽這些2000～40000t／d大型現代化干法廠的工藝機電設備里邊，其剖面圖見圖1—73。

    (一)Φ2000×2200mm單轉子石灰石錘式破碎機

    1、工作原理

    機器的工作是由電動機通過彈性膠板聯軸器，直接帶動具有飛輪的轉子。礦石用重型板式給料機喂入，要求整寬度喂料，以達到均勻布料。大塊礦石進入破碎機首先落在兩個橡膠支撐防震的給料輥上。兩個給料輥轉速不同，后者稍高于前者，以防止礦石楔入兩輥之間。給料中一部分細料在兩輥子之間漏下，其余部分由它送往轉子。送進的礦石被高速回轉的轉子上的錘頭所擊碎或拋起，被拋起的礦石在機體上部的反擊腔中與反擊板碰撞或自相碰撞再行破碎，然后被錘頭帶入破碎板以及篦條工作區繼續受到打擊而破碎，直到小于篦縫尺寸時被排到設置在機下的排料膠帶運輸機上而運走。

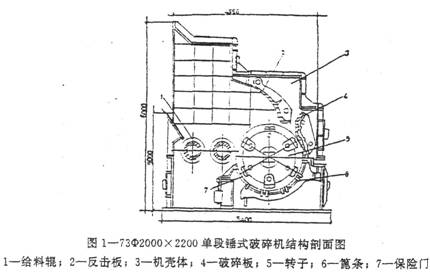

    破碎機的結構剖面圖1—73所示。

    2、技術性能

    見表1—26．

    3、設備的使用性能

    (1)進料塊度大  本設備原設計最大給料粒度為1100mm，實際可給入1800mm大塊，有時大塊卡在板式喂料機出口處，但只要撥下去便可進入本機內被破碎。

    (2)設計能力可靠  本設備在裝機容量為630kW情況下，設計產量為400～500t／h，在實際生產中，當板式喂料機遇機轉速控制在1000rpm，即喂料量為不小于500t時，破碎機能力可達500t／h．

    (3)排料塊度小  排料中小于25mm的量較多(90％以上)，這對生料磨有利，提高在研磨效率．

    (4)易損件壽命長  經十幾個月的試驗，破碎石灰石4．49×106t，錘頭磨損較少不用翻邊使用。因此可趕上和超過錘頭壽命(破碎1．0×107t)的水平．此外，篦條磨損也小，給料輥輥皮和進口日本的軸承選用合適。

	項    目	單  位	數    據
	機器規格 破碎物料 最大給料粒度	mm   mm	Φ2000×2200 石灰石 1100×1100×1500
	出    料 生產能力 機器外形尺寸(長×寬×高) 機器重量	t／h mm t	-25mm占90％ 500 9086×5430×6000 ～160
轉 子 部	主軸回轉速度 錘頭數量 錘頭重量 電動機型號 功率 電壓	rpm 支 Kg   kW V	368 42 110 YR173／34—16 680 6000
給 料 輥 部	主動輥轉速 從動輥轉速 減速機型號 減速比 傳動鏈(三排套筒滾子鏈) 電動機型號 功率 電壓	rpm rpm   I t   kW V	18．25 14．5 ZL85—16—ⅱ 40 2″ JO2—82—8 30 380

    (5)過鐵能力  該設備自正式投產以來多次進鐵(鏟牙、小襯板、鋼板，軌道等)，其中小一些的由保險門自動排出，大些的則聽到響聲后，在停機時進入機內，從給料輥上揀出。

    總的講。Φ2000×2200單段錘式破碎機經過反復驗證，其主要技術經濟指標達到和超過了原設計指標，基本結構合理，易損件壽命長，使用該機可使水泥廠由二段或三段破碎改為單段破碎，從而簡化生產流程，降低能耗和生產費用。因此，我們認為，該機是成功的它填補了我國單段錘式破碎機的空白，為我國水泥工業推廣使用單段破碎總結出了經驗。

    4、與國外同類設備的對比

(1)入料粒度  MAMMUT70／90型破碎機，設計的最大入料粒度為1.8m，而在實際運轉過程中，只允許小于1.1m的石灰石進機，并且大塊進機時，電流立即陡升，超過額定值。Φ2000×2200破碎機允許入料粒度尺寸為1.1×1.1×1．5m，如果兩個方向小于lm，另一方向允許到L 8m，大塊進機后，電流也比較穩定，

    (2)排料粒度MAMMUT70／90型破碎機，在規定的考核指標中排料粒度尺寸大于25mm的不得超過10％。考核方式是取平均值，考核取樣時，破碎機中系全新篦條，結果是小于25mm占94.8％，小于10mm占59.65％，而Φ2000×2200錘式破碎機經多次取樣的平均值為小于25mm占89％，小于10mm占60．4％，篦子經破碎7.0×106t 礦石后，取樣篩析結果是小于25mm占91.2％，小于10mm占62％，排料粒度一直穩定。

    (3)噸產品的裝機容量和電耗Φ 2000×2200破碎機在很惡劣的條件下(大塊相當多)工作電流仍比較穩定，因此，裝機功率按噸產品計算比MAMMUT破碎機低32％，比EV破碎機低24％，比HAZEMAG(哈茲馬格)雙轉子反擊式破碎機低37％，噸產品電耗與MAMMUT破碎機相當，比EV破碎機略低。

    (4)磨損件的壽命  應用在冀東水泥廠的MAMMUT破碎機其錘頭為雙金屬鑄造，耐磨性很高，但質脆，進鐵后經常打裂打碎，壽命短篦條雖是由耐磨合金鋼軋制，但是斷面小，進鐵后常扭彎或折斷。

    丹麥SMIDTH公司給柳州水泥廠提出的EV200×300破碎機的錘頭(定為ZGMn·13Cr2)的壽命保證值是80×106t．相當于每公斤錘頭碎礦石1.23×107t。

    Φ2000×2200破碎機根據破碎礦石5.68×106t翻邊使用推算，每副錘頭至少可破碎9．0×106t，應每公斤錘頭破碎礦石1．95×107t其材質與EV破碎機的相仿，壽命之所以高的原因一是機內不積料，二是靠碰擊原理工作，減少了磨削，

    (5)噸產品機重Φ2000×2200破碎機的噸產品機重高于國外設備，這是由于歷史條件造成的。

    從整體性能上看，本機工作的安全性及對含潮泥土礦石的適應能力優于國外同類產品。

      隨著當代社會經濟的迅速發展，各種金屬、非金屬、化工礦物，以及水泥、建材等物料的社會需求量和生產規模日益擴大，需要碎磨的物料量迅速增加。全世界每年經過碎磨的物料量達到100億噸以上。這些物料絕大部分都要經過碎磨，可見破碎和粉體工程在國民經濟中發揮著巨大的作用。
