對PCB板板面氣泡和深鍍能力改善
在PCB電路板電鍍過程中，由于電鍍缸鼓起形成的微小氣泡進入孔內，受到表面張力影響，雖然電鍍缸有搖擺機械作用也很難去除，這樣就很容易造成氣泡堵孔現象。PCB板的孔徑越小，發生這種現象的概率就會越大。如果異物堵孔就會造成溶液無法正常流動和交換，電鍍完畢后就會造成孔內無金屬。
為了有效的改善這一現象，可以在電鍍線上安裝振動電機。振動電機在振動的時候，可以提高溶液在孔內的交換程度，驅趕氣泡。另外，在PCB板制造流程中，隨著加工板件的厚孔徑比增大，溶液在孔內的交換難度也加大，電鍍的深度能力隨之下降，安裝振動電機可以有效改善深鍍的能力。
振動電機的安裝

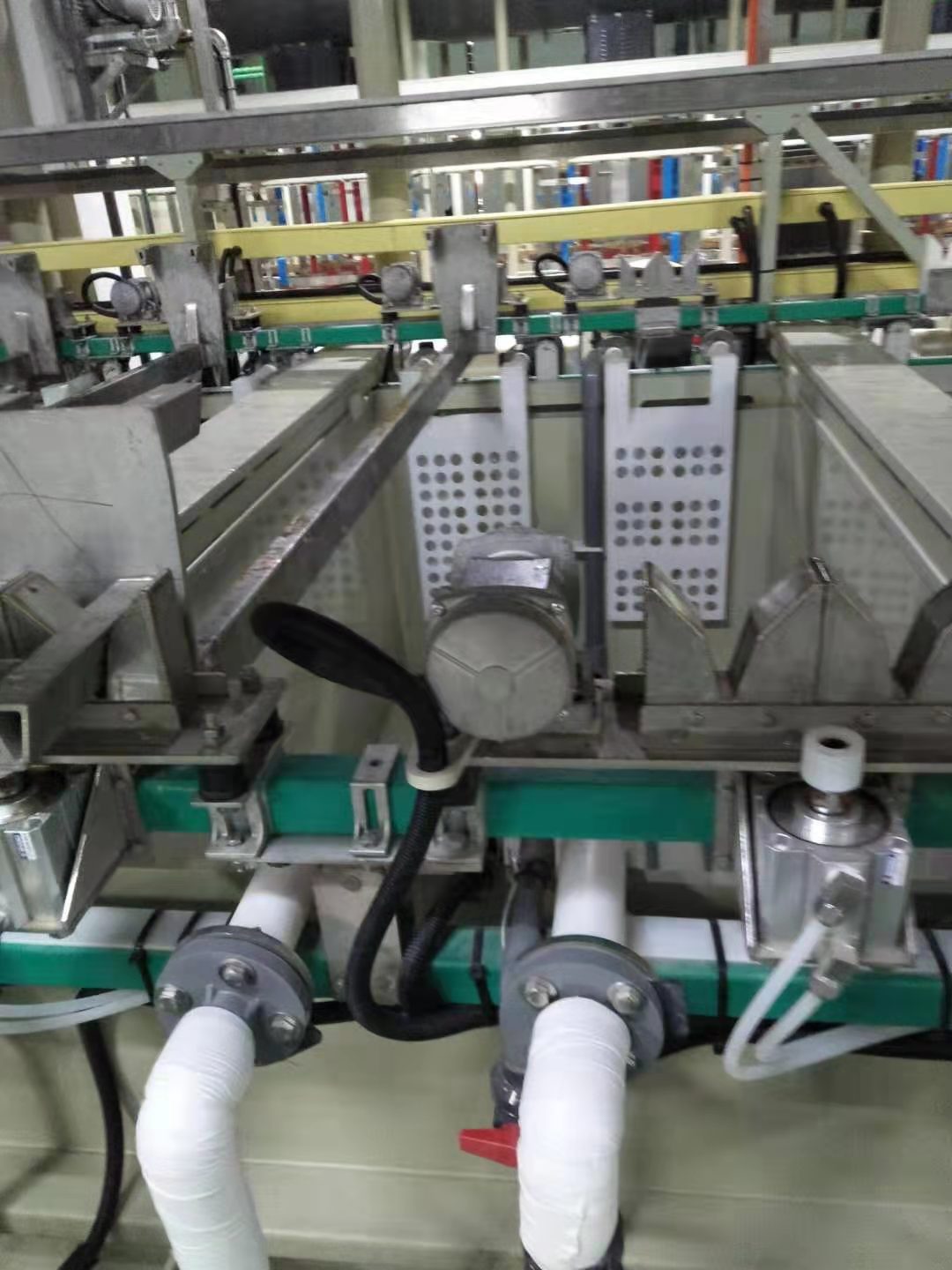

振動電機一般安裝在V座的基座上（如下圖所示），振動電機運轉時，可以將振動最大限度地傳到飛巴上，飛巴隨著移動的天車將固定的PCB板浸泡在不同的化學藥水缸里，可以有效地改善深鍍能力。可以根據電鍍窗口大小選擇單邊安裝或雙邊安裝振動電機，一般飛巴2m以?xún)?nèi)，選擇單邊安裝即可，飛巴長度超過3m時，需要雙邊安裝才能將震蕩效果傳至整個飛巴。
振動電機功率和頻率選擇

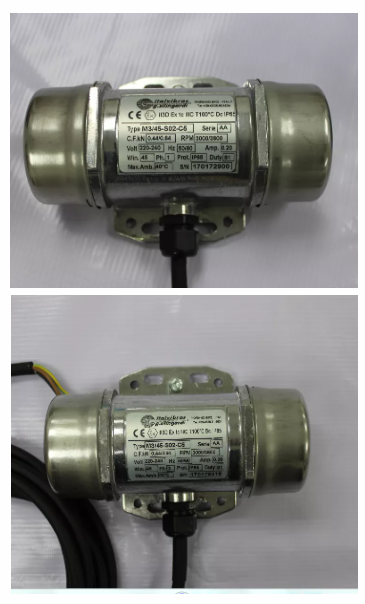

PCB/電路板/電鍍?cè)O(shè)備用的交直流電動，如果選擇3相，推薦Italvibras微型振動2級電機型號M3/45-S02(訂貨號600450M），振動力是45KG, 最大輸入功率是45w，電壓220V，頻率50hz；如果選擇單相，推薦型號M3/45-S02（訂貨號600450H），加變頻器可實現20HZ到基本頻率的調節。
Italvibras微型振動電機在PCB電鍍過程中對改善氣泡及提高深鍍能力等方面效果顯著，已經廣泛應用在廣州和深圳各個大型PCB電路板生產線上。MICRO振動器的應用范圍比較廣泛，在給料、傳送、篩選，分離過程，化工行業中的自動振動成型，食品工業，制藥，包裝等行業也有廣泛的應用。
Italvibras中國區獨家代理商--卓爾能：
作為液壓系統、振動系統、空氣流動系統、流體控制的專業制造商，卓爾能為工業設備和工程機械OEM制造商提供成套系統解決方案。產品涵蓋了高可靠性的美國芝加哥風機； Lynas風機；Walvoil液壓閥、Casappa齒輪泵、馬達、同步器、柱塞泵、過濾器等液壓系統部件；更高效、更可靠、更強競爭力的Italvibras振動電機；Vimoter剎車泵、制動器、駐車制動桿、腳踏板、管路、油壺等制動系統部件。
振動系統主要產品為振動電機及激振器制造企業意大利italvibras公司生產，生產過程受到最嚴苛的質量體系考核，每臺電機及激振器出廠前均經過嚴格的實驗過程！普通型振動電機均達到粉塵防爆要求，也專門為空氣防爆要求制造了CDX系列振動電機。產品可裝在震動篩,粉末喂料機，蔬菜清洗機，漿紗機等設備上。產品廣泛應用于在煤炭、石油和天然氣、礦物加工、高爐槽下、燒結廠、預制的混凝土和物流業等行業。Italvibras不僅生產最多的振動器，而且能提供最廣的可選范圍，這使卓爾能可以向國內市場的OEM客戶和配件市場供應種類最全的產品。
|
