重型板式給料機使用說明書
一、概述
重型板式給料機為連續輸送物料機械的一種，主要用于中小型水泥廠作為石灰原礦一級破碎喂料，也適用于冶金、煤炭、化工、電力、建材、機械制造及其它工業部門。
二、機型特點
1、適用范圍廣，對具有鋒利棱角的和對輸送機有強烈磨損性的物料或成件物品都可輸送，而且輸送物料塊狀(粒度)大（300-450mm以下）。還適宜輸送小于400°C以下的高溫物料。
2、牽引鏈條強度高，可作較長距離的輸送，本產品較大輸送長度可達15m。
3、布置靈活，板式給料機可左傳動，也可右傳動，可水平輸送物料，也可傾斜輸送物料。其傾斜角0≤a≤30°。用戶可根據實際現場選定。
4、鏈板抗彎強度大，耐沖擊。
5、運行平穩可靠、噪音小。
三、重型板式給料機主要技術參數
1、規格及參數（見表1）
型號 BZ1250長15000
鏈板長度 1250mm
鏈條節距 216mm
給料機頭尾中心距 15000mm
安裝斜度 0≤a≤30°任意選取
給料機速度 0.018m/s
2、輸送能力
輸送量 65-190t/h
3、外形尺寸及規格
較大寬度 2270mm
整機高度 2433mm
4、整機凈重： 57055KG
四、重型板式給料機結構
板式給料機主要由以下若干部件組成：

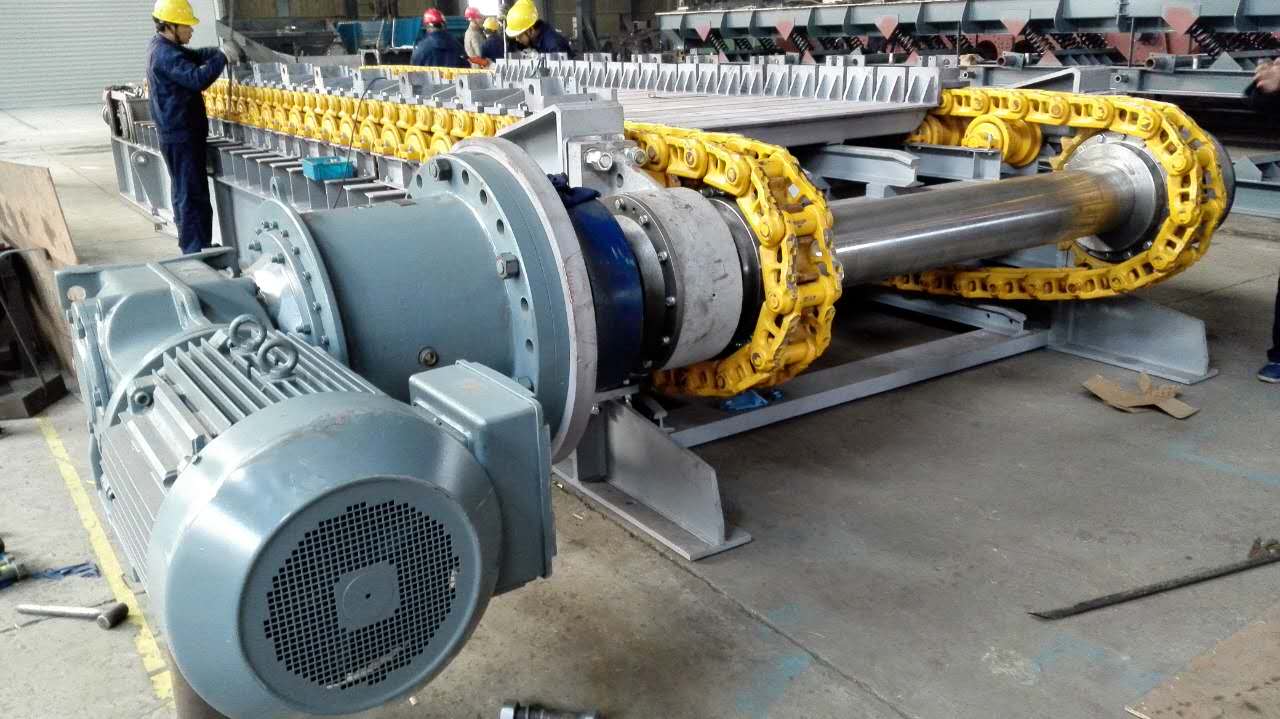

1、傳動裝置：傳動裝置包括電動機、減速機、聯軸器、機架等。
2、頭輪裝置包括頭部機座、齒輪、主動軸、鏈輪、傳動軸、前機架等。
3、鏈條
4、鏈板
5、尾輪裝置：包括鏈輪、后機架、拉緊裝置等。

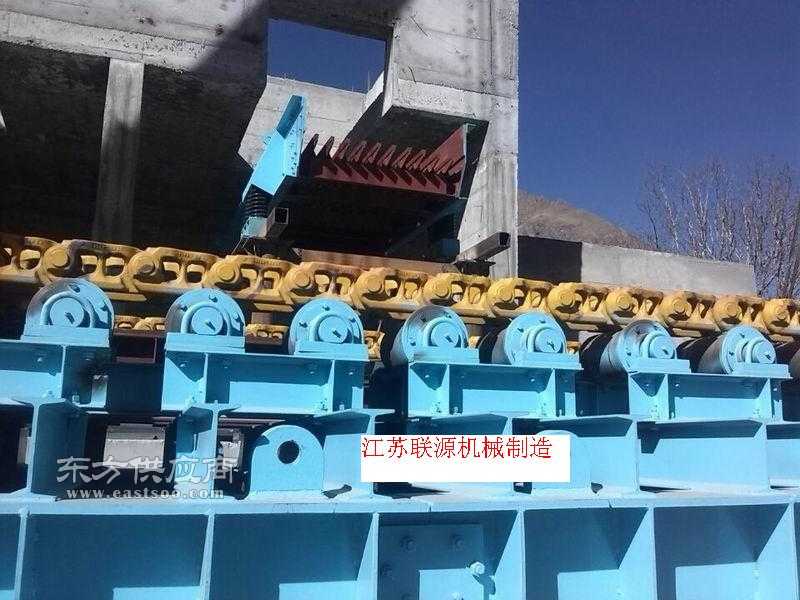

6、支承與攔板
7、中間架
以上各部分出廠前己裝配好，安裝時根據總裝圖的形式及基礎位置就位即可。
五、重型板式給料機輸送原理
板式給料機的動力由傳動裝置的電動機驅動，經減速機減速后，再經安全聯軸器把動力傳到主動軸上。此時，裝在主動軸上的兩個鏈輪就跟軸轉動。另外與頭部、尾部鏈輪相嚙合的兩條鏈條也隨著主動鏈輪和尾輪的轉動而向前移動，鏈板安裝在鏈條上面與鏈條作同步運動。
鏈板的作用是承受物料的全部重量，隨著鏈條的移動，鏈板也完成了運送物料的過程。
