一）WBL800×3500板式給料機技術文本
序號 參數 單位 說明
1 基本參數
名稱 中型板式給料機
規格 WBL800×3500mm
槽板寬 mm 800
中心距 mm 3500
輸送傾角 ° 0
輸送物料
輸送物料粒度 mm ≤250
輸送速度 m/s ～0.117
輸送量 t/h 12～120
額定功率 kW
安裝方式 左裝或右裝
2 技術參數
2.1 槽板
型號 WBL800
內寬度 mm 800
底板材質 16Mn
底板厚度 mm 10（壓制成波形）
加工方式 雙圓弧形、冷壓成型
2.2 鏈條
節距 mm 250
鏈板材質 45
滾子材質 20Cr
銷軸材質 40Cr
2.3 滾輪 滾動軸承組合式
輪體材料 45
處理方式 表面高頻淬火
表面硬度 HRC45-50
2.4 機架部分
卸料區段 采用中間軌道，能承受沖擊載荷
2.5 主動鏈輪裝置
主軸
材料 40Cr
處理方式 調質
硬度 HB220-250
主動鏈輪
節圓直徑 mm 500
齒數 6
節距 mm 250
材料 ZG310-570
處理方式 表面高頻淬火
表面硬度 HRC50-55
軸承
型號 22222CA/W33調心滾子軸承
制造商
潤滑脂類型 二硫化鉬潤滑脂
2.6 從動鏈輪及拉緊裝置
從動軸
材料 40Cr
處理方式 調質
硬度 HB220-250
從動鏈輪
材料 ZG310-570
處理方式 表面高頻淬火
硬度 HRC50-55
軸承
型號 UCK318帶滑塊座外球面軸承
潤滑脂類型 二硫化鉬潤滑脂
拉緊裝置 彈簧螺旋拉緊

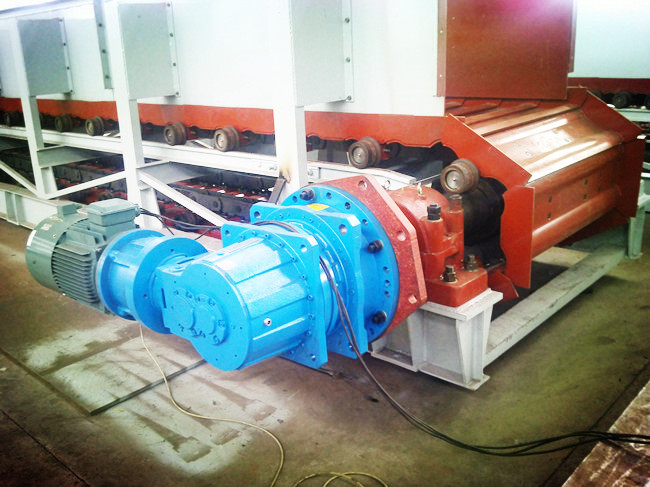

2.7 驅動裝置
減速電機 1臺
型號 KA107/CRL77-323-MV2.2斜齒-螺旋錐齒輪減速機
速比 323
功率 2.2kW(變頻)
制造商
二）WBL800×3500板式給料機供貨范圍
序號 設備及部件名稱 數量或規格 廠家
1 中型板式給料機 WBL800×3500 江蘇聯源機電科技股份有限公司
1.1 傳動裝置 1套 江蘇聯源機電科技股份有限公司
減速器 KA107/CRL77-323-MV2.2（1臺） 博能傳動蘇州有限公司
1.2 機架
（含頭部罩殼、導料板） 1套 江蘇聯源機電科技股份有限公司
1.3 頭輪裝置 1套 江蘇聯源機電科技股份有限公司
1.4 尾輪裝置 1套 江蘇聯源機電科技股份有限公司
1.5 鏈條 1套 江蘇神龍
1.6 槽板（含滾輪） 1套 江蘇聯源機電科技股份有限公司
1.7 安裝地腳螺栓 1套 江蘇聯源機電科技股份有限公司
2 隨機技術資料 1套 江蘇聯源機電科技股份有限公司
