美卓HRC(TM)3000是新一代的高壓輥磨機(HPGR)，其消除了傳統高壓輥磨機的固有缺陷，可使礦山行業的能效提升至一個新高度。


背景介紹
Morenci銅礦Metcalf選礦廠的礦石為斑巖銅礦，功指數11.5–19kWh/t，礦石硬度Axb值45-67。Metcalf選礦廠于2014年5月投入運行，平均設計生產能力63,500噸/天，這使Morenci銅礦的總產量提高至113,400噸/天。HRC(TM) HPGR的給料物料為中碎圓錐破碎機的產品，粒度F80=26mm、最大粒度50mm。HRC(TM) HPGR安裝在一個閉路回路中，并配備有一臺篩孔為8mm的濕篩，其產品喂入兩臺7.3m(24ft)球磨機。

迫于礦石品位下降和能源成本提高的經營壓力，礦山行業急需獲得更高能效的解決方案。Freeport-McMoRan（簡稱FMI）銅礦也不例外。在建設其位于美國亞利桑那州Morenci銅礦山的Metcalf選礦廠項目中，F(xiàn)MI與美卓合作安裝了革命性的碎磨工藝回路。

以最高能效為目標
眾所周知，破碎回路的效率高于傳統的半自磨回路。然而，對于大型選礦廠而言，破碎回路需要的設備數量更多，使得生產和維修更復雜。從另一方面來說，半自磨回路雖然效率較低，但操作簡單、輔助設備數量少。

Metcalf選礦廠的目標是，構建高能效的高壓對輥破碎回路，以滿足整個選廠的產能需求。此外，這臺HPGR不僅要比市場上的現有機型更大，而且還要消除傳統HPGR的某些固有缺陷，包括偏移和邊緣效應等。

因此，美卓開發了世界上最大的高壓輥磨機HRC(TM)3000，其總重量達900噸，輥?zhàn)又睆?m，寬度2m，總裝機功率11,400kW。根據不同應用，該設備的總產能可超過5,400噸/小時。

拱形機架消除偏移
在設計HRC(TM)3000之前，美卓設計團隊的主要任務是開發出能夠滿足硬巖加工特定需求的HPGR。經考量后，必須消除諸如輥?zhàn)悠?、邊緣效?yīng)和輥?zhàn)幽p不均等設備固有的技術缺陷，以確保實現美卓的設計理念。

HRC(TM) HPGR的最初設計理念是設計專利的拱形機架，以吸收不平衡負荷和消除因偏移而導致的生產中斷。偏移是由于給料分布不均勻而致使兩個輥軸不平行。在HRC(TM) 類型的高壓輥磨機上，拱形機架兩側裝入帶銷機架中。機架頂部的液壓油缸施加破碎力。借助樞軸拱形機架的機械優勢，液壓缸僅施加一半破碎力。如同堅果鉗采用機械杠桿原理增加破碎力一樣。

采用拱形機架，除了使用拱形機架消除因偏移而導致的生產中斷外，還可使用法蘭式輥?zhàn)訉?shí)現同樣效果。這種設計是，一個輥?zhàn)铀ń佑谄鋫?cè)面的一組法蘭。法蘭可解決傳統HPGR固有的邊緣效應，即輥?zhàn)舆吘壊糠值乃槟バ氏陆?。法蘭栓接在輥?zhàn)由?，與礦石同方向和同速度轉動，可將料層保持在破碎區內。這與安裝在輥?zhàn)舆吘壐浇膫鹘y(tǒng)固定式頰板布置方式截然不同。

法蘭使壓力分布更均勻
美卓在輥?zhàn)觾?nèi)裝有壓力傳感器的實驗型HPGR上實施了一系列試驗。在傳統的頰板型HPGR上，棍子邊緣的壓力遠低于中心部位。因此，邊緣部分的產品粒度較大。反之，采用法蘭替代頰板后，輥?zhàn)诱麄€(gè)寬度上的壓力分布更加一致。這意味著充分利用了輥?zhàn)拥恼麄€(gè)寬度進行破碎。

破碎礦石時，存在一個給料的最佳破碎力。低于這個最佳破碎力，產量下降；而高于最佳破碎力，則能效下降。所以，在輥?zhàn)诱麄€(gè)寬度上保持一致的壓力很重要，可以使最佳壓力作用在整個料層上。在采用傳統頰板設計的情況下，一般通過提高系統總壓力，來增加輥?zhàn)舆吘壍乃榱蚜?。但是，這樣會使輥?zhàn)又虚g部位的壓力過高，導致能源浪費并加大中間區域的磨損。此外，選擇柱釘硬度和成分時，需要考慮與頰板相關的較高局部壓力，以防止柱釘斷裂。試驗結果堅定了設計團隊在中試裝置上實施法蘭式HPGR試驗的信心。

中試試驗驗證實驗結果
安裝HRC(TM)3000之前，Morenci選礦廠安裝了一套中試裝置，以試驗HRC(TM) HPGR。

中試裝置包含1臺HRC(TM) HPGR（輥?zhàn)?50mm x 400mm）、1臺一級濕式振動篩和二級濕式振動篩。兩臺濕式振動篩的篩上物被喂入HRC(TM) HPGR，而其篩下物則被轉運至下游工藝。中試裝置的產能隨工藝配置有所不同，但在絕大多數情況下約為50-70 tph。喂入HRC(TM) HPGR的F80差異顯著，粒度范圍11mm或+16mm。

共在中試裝置上實施了12次工藝檢測，以便更好地了解法蘭式輥?zhàn)訉RC(TM) HPGR工藝性能的影響。邊緣效應試驗檢測結果顯示，與傳統頰板式HPGR相比，在所有條件和壓力下，法蘭可在輥?zhàn)诱麄€(gè)寬度上實現更多破碎，并提高HRC(TM) HPGR的產量。平均可降低工藝回路比能耗13.5%和循環負荷24%，并同時提高比通過量19%。

除驗證設計外，中試試驗的目的還在于更好地了解回路性能，并為操作人員提供操作和維護保養經驗。

從解決問題到成功安裝
HRC(TM)3000的產能是之前使用的最大型號的HPGR的兩倍。設計原型機放大50多倍后，無法預知可能出現的問題。在HRC(TM)3000最終設計確定前，進行了一系列結構分析，以確保拱形機架設計合理。

在消除傳統HPGR的某些設計問題的同時，也引入了新的設計理念。例如，精心設計樞軸拱形機架與輥?zhàn)涌偝珊凸潭ㄊ椒缐m密封罩與給料溜槽之間的連接。開發整體過鐵釋放系統，從而無需額外增加基礎設施。

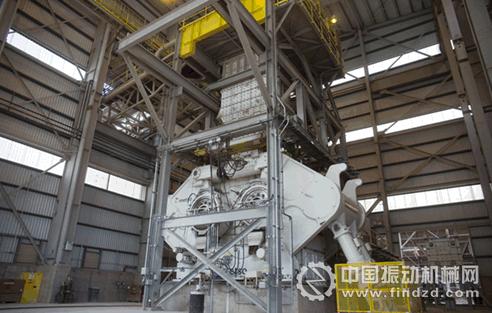

2013年9月，Metcalf 選礦廠開始安裝HRC(TM)3000。美卓提供了安裝人員和現場服務監督，以確保設計與安裝團隊間的密切溝通。

需要考慮安裝階段的大型組件尺寸。必須協調從倉庫到選廠車間的重達97噸軸的運輸，以適時安排卡車和所需的天車。

需要構筑能夠支承HRC(TM)3000這樣大型設備的堅固基礎。很多情況下，鋼結構與設備間的實際尺寸與原設計有所不同。在某些情況下，補救辦法并非是簡單易行的解決方案。例如，安裝液壓油缸時，原設計的鋼構架間距無法滿足液壓油缸的安裝需要。需要使用不同的吊裝設備使油缸就位。此外，必須仔細考慮維護保養需求，以確保大型組件拆裝時的安全通道。鋼結構塔內設計有20噸天車，以吊裝料斗和給料導板。另外，還需使用0.5噸機器人臂來維護邊緣護板和分段式法蘭。

可喜的成果
HRC(TM)3000是迄今為止已投入運行的最大的HPGR。撰寫本文時，其已運行11,000多個小時，破碎46,100,000噸礦石。HPGR回路的總礦石加工量超過30,600,000噸。

HRC(TM)3000法蘭式輥?zhàn)拥牟僮鲀?yōu)勢遠超預測。表1所示為HRC(TM)3000基于中試實驗預測值與實際運行結果的比較。超預期的設備產能和破碎量，提高了回路產量和降低了回路比能耗。此外，法蘭使輥?zhàn)诱麄€(gè)寬度上的壓力分布均勻。這樣，可安裝硬度更高的柱釘，從而延長輥?zhàn)拥氖褂脡勖?br />
表1-運行結果
