選煤廠煤泥脫水環節核心設備壓濾機防呲包裝置設計應用

     壓濾機防呲包裝置的設計應用

      一、成果背景

      快開壓濾機是選煤廠煤泥脫水環節的核心設備，目前廣泛應用于國內選煤廠。該設備自動化程度高，性能優良，但有時存在壓濾入料過程煤泥水泄露的情況，俗稱呲包。呲包造成壓濾現場環境污染，且難以清理。
造成快開壓濾機入料過程呲包的主要原因有以下幾個方面：

     ①料泵壓力流量超高；

     ②濾板密封面夾有雜物；

     ③濾布破損；

     ④濾布不平整，有折疊；

     ⑤液壓泵壓力不足。這幾個方面不可預見性都比較強。因此，防止壓濾機呲包污染現場，除對壓濾機進行日常維護以外，設計制造壓濾機自動防呲包裝置非常必要。

     二、實施內容

     1.機械部分實現過程

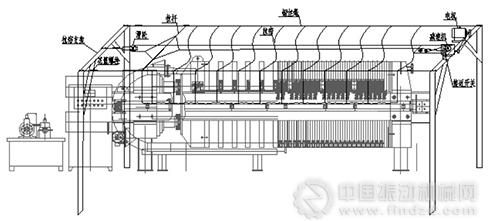

     快開壓濾機防呲包裝置由拉簾、拉簾支架、拉桿、鋼絲繩、電機、減速機、接近開關和電氣控制等幾部分組成，如下圖所示。

     快開壓濾機工作程序包括：

     ①啟動液壓泵，壓緊濾板；

     ②開啟入料泵，以一定壓力進行注包；

     ③通入高壓風，對濾餅反吹、壓榨；

    ④啟動拉板小車?yán)_濾板進行卸料。防呲包裝置主要在濾板壓緊和濾板松開兩個環節進行工作。當快開壓濾機開始壓緊濾板時，壓緊信號通過PLC控制程序啟動電機，電機正轉將拉簾拉合遮住整個壓濾機濾板，然后開始進行壓濾入料；當快開壓濾機松開濾板時，濾板松開信號通過PLC控制程序啟動電機，電機反轉將拉簾拉開，然后拉板小車啟動，開始卸料。



      2. 電氣控制原理

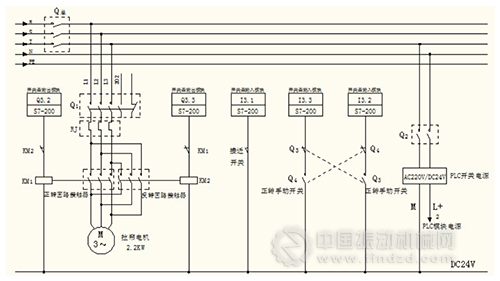

     自動防呲包裝置電氣控制原理圖見下圖。從壓濾車間配電室引出三相電源作為壓濾機電氣系統的總電源Q總，將自動防呲包裝置的電氣系統接入壓濾機電氣系統，使壓濾機總電源同時控制防呲包裝置總電源。主回路主要是控制拉簾電機的正轉和反轉，從總電源引出主回路電機運行電源，接有電機電源開關Q1、電機正轉回路接觸器KM1和反轉回路接觸器KM2。控制回路電源同樣從總電源引出，接有回路電源開關Q2，為PLC開關電源及PLC模塊供電。防呲包裝置處于自動模式時，電機電控系統由系統PLC內的脈沖計數器和計時器控制；防呲包裝置處于手動模式時，電機電控系統由手動按鈕控制。



     三、主要創新點

     1.本裝置通過接近開關和計數器實現了行程控制功能。

      2.本裝置分手動控制和自動控制，工作過程中，控制程序靈活可調。

     四、效益評價

      快開壓濾機自動防呲包裝置在順和選煤廠應用以來，效果良好，不僅可以自動控制、手動控制，而且有效解決了快開壓濾機呲包造成的環境污染問題。整個裝置系統功率損耗低，電氣系統主要依靠壓濾機自身的系統，機械結構簡單，易于制作，在選煤廠快開壓濾機煤 泥脫水環節具有較好的推廣價值。
