解讀TBS分選機六大結構

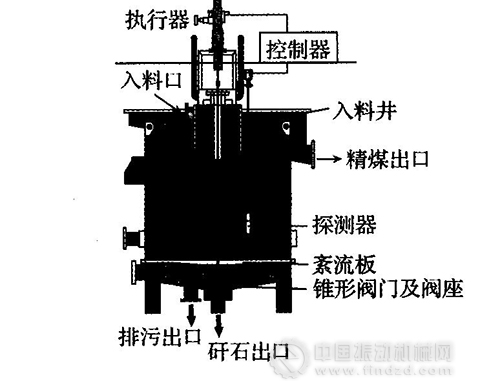

　　TBS分選機六大結構：

　　

 　　TBS分選機主要由入料井、執行器、探測器、錐形閥門及錐形閥座、紊流板、控制系統構成。

　　(1)入料井：使礦漿以標準切線方向進入到TBS的中心，其作用一是確保礦漿進行穩定的干擾沉降；二是確保礦漿由TBS中心向四周良好分散。整個入料井采用剛玉作內襯，以防其磨損。

　　(2)執行器：執行器由一個推進閥門和一個定位器組成，能夠直接接收來自就地控制器或PLC控制柜的4—20 mA電流信號。每個執行器與TBS底部矸石出口錐形閥門推桿及錐形閥門相連，推進器向下運動使錐形閥離開閥座，打開閥門。每個執行器都具備自動和人工控制功能，以備定位失靈或失電時人工調節閥門。

　　(3)探測器：探測器浸入到TBS槽體內，壓力傳感器位于探測器底部，壓力傳感器將紊流床層內部的靜水壓力轉換成一個4～20mA的電流信號，并將該信號傳到PLC控制柜，使得床層內任何密度的變化都將產生一個與之相對應的4—20 mA信號，用于操作執行器。

　　(4)錐形閥門及錐形閥座：錐形閥門置于閥座內，需要打開閥門時，執行器便推動錐形閥門推桿向下使錐形閥離開閥座，排除粗或重的物料。錐形閥及其閥座都由耐磨材料制成，以降低這些部件的磨損程度。

　　(5)紊流板：紊流板的作用是使上升水流均勻地分布在整個槽體內，每塊紊流板均帶有經過計算的一定數量的孔，孔內皆安有5mm的紊流塞。

　　(6)控制系統：TBS控制系統的作用是精確控制簡體內紊流床層的密度。控制系統包括探測器、控制器和執行器。浸入到紊流區的探測器監測紊流床層的密度，控制器對來自床層密度計的實際密度與預定密度進行比較，產生一個補償值，然后控制器將4—20mA電流信號傳給執行器，使錐形閥門不斷開啟，這樣粗或重的物料通過錐形閥門排除，從而使紊流床層密度始終維持在預定值范圍內。
